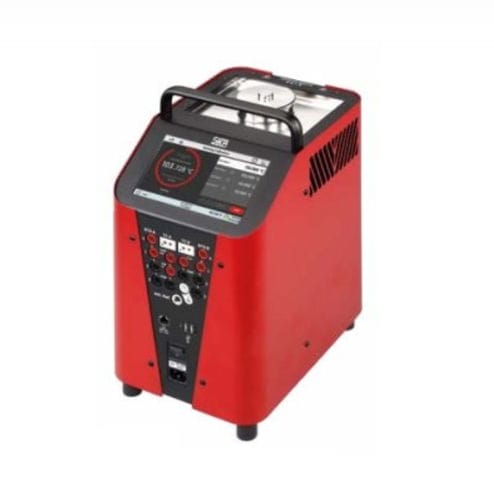

Misch-Heizblock TP 3M165E

KühlHochtemperaturfremdgesteuert

Zusammenfassung
Multifunktionskalibrator SIKA TP3M165E, der Trockenloch, Mikrobad, Schwarzstrahler-Einsatz für Infrarot und die Kalibrierung von Oberflächensensoren kombiniert. Tragbares Gerät für vielseitigen Einsatz mit gutem thermischem Kontakt, hoher Homogenität und Einsätzen, die an verschiedene Kalibrierverfahren angepasst sind.

Temperaturbereiche und Abmessungen

• Mikrobad: -35…165°C
• Trockenloch: -35…165°C
• Infrarot (IR): -35…165°C
• Oberfläche: -25…150°C
• Blockabmessungen: Ø 60 mm, Tiefe 170 mm

Beschreibung
Trockenloch / Mikrobad, multifunktionaler Kalibrator SIKA TP3M165E. Entwickelt, um mehrere Kalibrierarten entsprechend Form und Typ des Prüfteils bereitzustellen und dabei guten thermischen Kontakt sowie hohe Temperaturstabilität zu gewährleisten.

Mikrobad-Funktion
Der Einsatz einer Kalibrierflüssigkeit (z. B. für den Temperaturbereich geeignetes Silikonöl) ermöglicht das direkte Eintauchen der Prüfteile für einen direkten thermischen Kontakt mit dem Medium. Einstellbarer Magnetrührer. Abnehmbarer Sensorskorb sorgt für homogene Durchmischung ohne Wirbelbildung und schützt den Boden des Behälters.

Trockenloch-Funktion
Optimales thermisches Kopplungsverhalten zwischen Block und Prüfelement wird durch einen geeigneten Einsatz erreicht. Empfohlener Bohrdurchmesser etwa 0,5 mm größer als der Außendurchmesser des Prüfelements. Der Trockenschacht deckt seinen gesamten Bereich ohne Wechsel des Kalibrierumfeldes ab und vermeidet Probleme im Zusammenhang mit der Viskosität von Flüssigkeiten.

Schwarzstrahler-Funktion (Infrarot)
Patentierter Infrarot-Schwarzstrahler-Einsatz, der eine strahlende Kavität mit hoher Emissivität (≈ 0,9994) bildet. Oberflächenstruktur und asymmetrische Formen begrenzen Streureflexionen und liefern die ideale Emissivität zur Kalibrierung von Pyrometern und Wärmebildkameras. Das Pyrometer wird in der angegebenen Entfernung über der Messöffnung positioniert; ein Stützfuß kann direkt auf dem Gerät montiert werden.

Oberflächentemperatur-Funktion
Die Kalibrierung von Oberflächensensoren erfolgt mit speziellen vertikal montierten Einsätzen und einer erforderlichen Anpresskraft. Die Kalibriersteuerung kann auf einen externen Referenzsensor umschalten, um einen optimalen Referenzpunkt zu etablieren. Der Referenzsensor befindet sich direkt unter der Oberfläche des Einsatzes; das Einsatzdesign begünstigt maximale Homogenität in der Mitte der Messfläche. Guter thermischer Kontakt ohne Notwendigkeit von Wärmeleitpaste oder anderen Hilfsmitteln.

Versionen
Erhältlich in Edelstahl-Ausführung.

Eigenschaften / technische Daten

• Modell: TP3M165E (TP 3M165E)
• Modi: Mikrobad, Trockenloch, Schwarzstrahler (IR), Oberfläche
• Temperaturbereiche: Mikrobad/Trockenloch/IR -35…165°C; Oberfläche -25…150°C
• Blockabmessungen: Durchmesser 60 mm, Tiefe 170 mm
• Patentierter Schwarzstrahler-Einsatz, Emissivität ≈ 0,9994
• Einstellbarer Magnetrührer (Mikrobad)
• Abnehmbarer Sensorskorb für homogene Durchmischung ohne Wirbelbildung
• Empfehlung Trockenloch-Einsatz: Bohrdurchmesser ≈ Prüfelementdurchmesser + 0,5 mm
• Montage einer Stützbasis für IR-Kalibrierung möglich
• Keine Notwendigkeit für thermische Hilfsmittel bei Oberflächensensoren (Wärmeleitpaste)
• Erhältlich in Edelstahl-Ausführung
