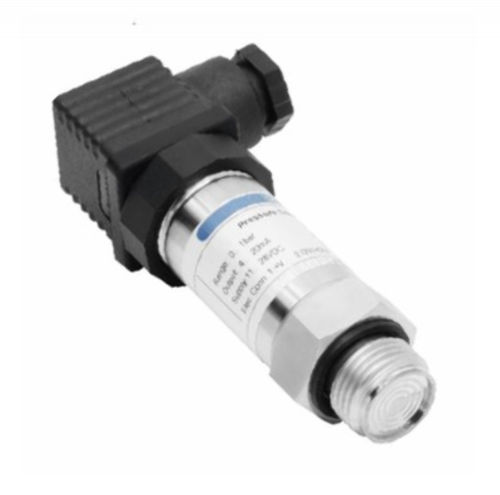

Relativdruckmessumformer CP02

absolutpiezoresistivMembran

Beschreibung
Industrieller Drucktransmitter CP02, erhältlich in den Ausführungen Absolut, Überdruck (relativ) und abgedichtetem Überdruck. Entwickelt für Druckmessbereiche von -1…0 bar bis 0…1000 bar. Analoger Ausgang, geeignet für industrielle Anwendungen mit geschütztem Gehäuse (IP65).

Hauptmerkmale

• Messbereich: -1 bis 0 bar … 0 bis 1000 bar
• Druckarten: Überdruck, Abgedichteter Überdruck, Absolut
• Prozessanschluss: M20x1.5 männlich (andere Anschlüsse auf Anfrage)
• Nichtlinearität: 0,5% des Messbereichs (FS)
• Gehäuseschutz: IP65

Leistung und Umgebung

• Fehler und Drifte:
  • Null-Temperaturdrift: ≤ ±0,05% FS/°C (≤1 bar); ≤ ±0,03% FS/°C (>1 bar)
• • Temperaturdrift des Bereichs (Slope): ≤ ±0,05% FS/°C (≤1 bar); ≤ ±0,03% FS/°C (>1 bar)
• • Langzeitstabilität: Max ±0,3% FS pro Jahr
• Temperaturen:
  • Betriebstemperatur: -30 °C bis 80 °C; Varianten: -10 °C bis 60 °C (Exia); -20 °C bis 60 °C (Exd); -10 °C bis 70 °C (Kabel)
• • Lagertemperatur: -40 °C bis 120 °C; Kabelvariante: -20 °C bis 85 °C
• • Temperaturkompensation: 0 °C bis 50 °C

Stromversorgung und Ausgänge

• Versorgung: 11–28 V DC (2‑draht 4–20 mA Versionen), 11–28 V DC (3‑draht 0–5 V, 1–5 V, 0–10 V Versionen), oder 3.3 V / 5 V DC für spezielle Signale
• Verfügbare Ausgangssignale: 4–20 mA (2‑draht); 0–5 V, 1–5 V, 0–10 V (3‑draht); 0,5–2,5 V oder 0,5–4,5 V (3‑draht, Option)
• Last: ≤ (U-11) / 0.02 Ω (2‑draht); ≥ 10 kΩ (3‑draht)
• Elektrischer Ausgang: DIN43650 Stecker oder Kabel (1,5 m)

Bemerkungen
Optionale Lieferung mit Kalibrierzertifikat möglich (COFRAC-Option verfügbar für die CP02-Version).
