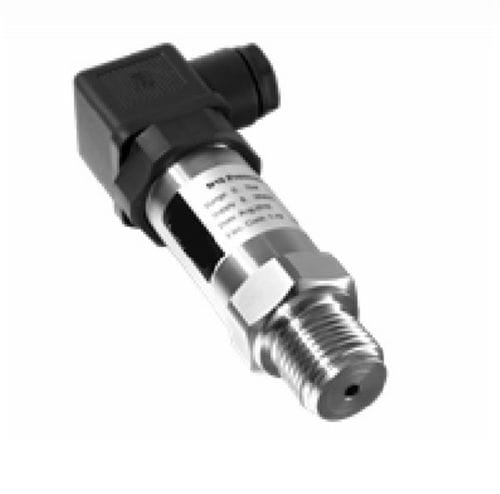

Relativdruckmessumformer CP01

absolutdigital4-20 mA

Übersicht
Messbereiche: -1 bis 0 bar … -1 bis 9 bar, 0 bis 100 mbar … 0 bis 600 bar
Druckart: Relativ, Versiegelt relativ, Absolut
Prozessanschluss: ½ Gas männlich, ¼ Gas männlich, M20x1.5 männlich
Nichtlinearität: 0,25% der VSK
Gehäuseschutz: IP65

Detaillierte Beschreibung
Relativer Drucktransmitter für industrielle Messungen bis 600 bar. Der Sensor liefert ein analoges Signal, das eine Aufbereitung/Lesung durch geeignete Elektronik erfordert. Version mit Kalibrierzertifikat erhältlich (optional, COFRAC-Zertifikat).

Eigenschaften / technische Daten

• Messbereiche: -1 bis 0 bar, -1 bis 9 bar, 0 bis 100 mbar, …, 0 bis 600 bar
• Druckart: Relativ, Versiegelt relativ, Absolut
• Prozessanschluss: ½ Gas männlich, ¼ Gas männlich, M20x1.5 männlich
• Nichtlinearität: 0,25% der VSK
• Temperaturbedingter Fehler: Typisch ≤ ±0,5% der VSK (0 bis 70 °C); Maximal ≤ ±1% der VSK (0 bis 70 °C); Maximal ≤ ±2% der VSK (-20 bis 85 °C)
• Langzeitstabilität: Max ±0,3% der VSK pro Jahr
• Betriebstemperatur: -20 bis 85 °C
• Lagertemperatur: -40 bis 100 °C
• Versorgung: 8–28 VDC
• Ausgangssignal: 4–20 mA; 0,5 bis 4,5 VDC
• Last: ≤ (U-8) / 0,02 Ω (2‑draht); ≥ 10 kΩ (3‑draht)
• Gehäuseschutz: IP65
• Option: Lieferung mit COFRAC-Kalibrierzertifikat möglich
