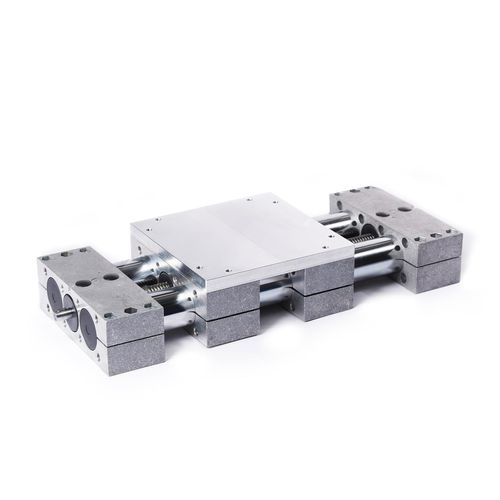

Doppelrohr-Linearachse VDSD series

manuellAluminium

Die Führungsrohre der Doppelrohr-Verstelleinheiten VDSD bestehen aus verchromten Stahlrohren. Die Endelemente aus Aluminium verbinden die Rohre und bilden mit dem Schlitten eine solide Linearführung. Die mittig durchgehende Spindel ist beidseitig kugelgelagert und versetzt den Doppelschlitten über die darin fixierte Spindelmutter in eine lineare Bewegung. Doppelrohr-Lineareinheiten weisen eine hohe Torsionssteifigkeit auf und können mit hohen Gewichten bzw. Drehmomenten belastet werden. Durch den Doppelschlitten wird die Last auf vier Führungspunkte verteilt, wodurch die Belastung weiter erhöht werden kann. Je nach Anforderung wird das zu verstellende Bauteil am Schlitten befestigt – oder der Schlitten ist selbst am Anwendungsort verbaut, so dass sich die komplette Verstelleinheit bewegt. Das Zubehör gehört nicht zum Lieferumfang der Verstelleinheiten. Auf Anfrage Zusätzlich mitlaufende Schlitten Schlittenverbindungsplatten Mehrfachschlitten mit Scheren-Gleichlauf Faltenbalgabdeckungen
