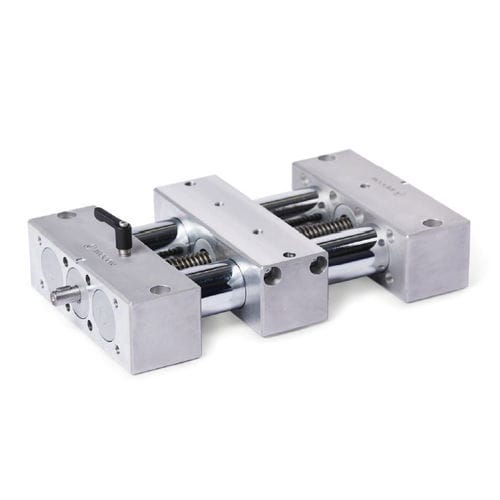

Doppelrohr-Linearachse PD1E series

manuellAluminiumPräzision

Die Rundführungen der Präzisions-DoppelrohrLineareinheiteZubehörteile sind in den Tabellen gelistet und n PD1E sind entweder als Rohre oder Vollwellen verfügbar. Sie bestehen aus verchromtem bzw. hartverchromtem Stahl- oder aus geschliffenem Edelstahl. Die Endelemente aus Aluminium verbinden die Rohre bzw. Vollwellen und bilden mit dem Schlitten eine präzise Linearführung. Die mittig durchgehende Spindel verfügt über ein Trapez- bzw. Feingewinde und ist beidseitig kugelgelagert. Der Einfachschlitten bewegt sich mittels der dort integrierten Spindelmutter linear entlang der Spindelsteigung. Der Einfachschlitten ist entweder gleit- oder wälzgeführt. Doppelrohr-Lineareinheiten weisen eine hohe Torsionssteifigkeit auf und können mit hohen Gewichten bzw. Drehmomenten belastet werden. Je nach Anforderung wird das zu verstellende Bauteil am Schlitten befestigt – oder der Schlitten ist selbst am Anwendungsort verbaut, so dass sich die komplette Verstelleinheit bewegt. Zubehörteile sind in den Tabellen gelistet und werden bereits bei der Auswahl der Verstelleinheiten berücksichtigt. Das stellt sicher, dass beispielsweise die Längen der Zapfen z1 und z2 zum Anbau des Zubehörs passen. Das Zubehör gehört nicht zum Lieferumfang der Verstelleinheiten. RoHS konformes Produkt
