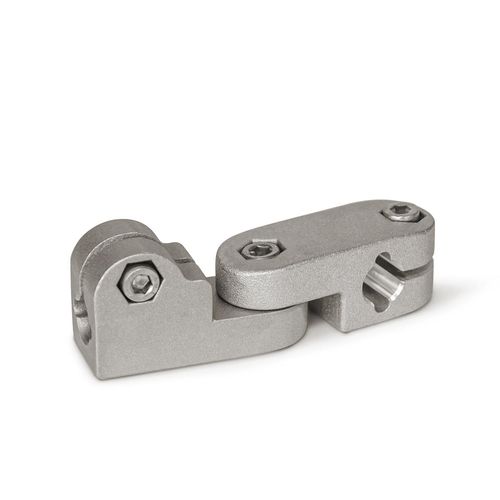

Runder Rohrverbinder GKQ series

mit GelenkEdelstahlregelbar

Gelenk-Klemmverbinder GKQ aus Edelstahl-Feinguss verfügen über geschlitzte und spanend bearbeitete Klemmstellen. Sie bestehen aus den Laschen Klemmverbindern LKT und LKQ. Die Bohrungen der Klemmstellen liegen in einer Ebene und sind im Klemmgelenk um ± 90 Grad schwenkbar verbunden. Sie nehmen handelsübliche Stangen und Rohre über den gesamten Querschnitt der Bohrung vollflächig auf. Innensechskantschrauben oder verstellbare Klemmhebel reduzieren an den Schraubstellen den Bohrungsquerschnitt zum Klemmen. Am Klemmgelenk wirkt eine Innensechskantschraube oder ein verstellbarer Klemmhebel zum Feststellen der Gelenkachse. Klemmhebel eignen sich für wiederkehrendes, werkzeugloses Klemmen. Unter der Bezeichnung HEK sind sie für den Einzeleinsatz sowohl separat als auch in anderen Ausführungen erhältlich. Aufgrund der kleineren Klemmhebellänge ist die erreichbare Klemmkraft jedoch geringer als bei einer werkzeugbetätigten Innensechskantschraube. Auf Anfrage Klemmstellen mit unterschiedlichen Durchmessern d1 und d2 sowie Sonderdurchmesser Schraubstellen mit Außensechskantschrauben oder gemischter Schrauben-Klemmhebel-Ausstattung Oberfläche kugelpoliert, eloxiert oder in weiteren RAL-Farben pulverbeschichtet
