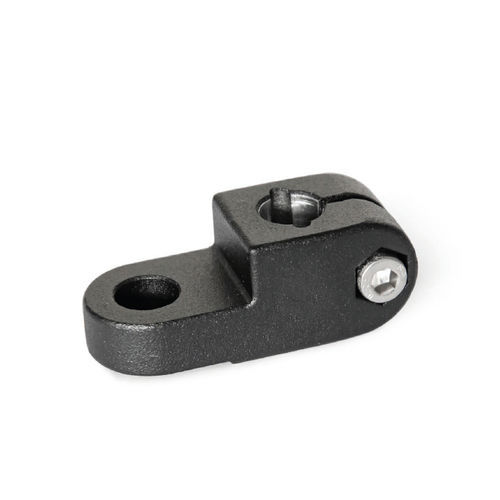

Befestigungslasche für Sensor SKP series

Sensorhalter SKP aus Aluminium-Druckguss verfügen über eine geschlitzte und spanend bearbeitete Klemmstelle sowie über eine spanend bearbeitete Sensorbohrung. Die Sensorbohrung dient der Befestigung eines Sensors mit Außengewinde. Die Bohrung liegt in einer Ebene und parallel zur Bohrung der Klemmstelle, welche handelsübliche Stangen und Rohre über den gesamten Querschnitt vollflächig aufnimmt. Eine Innensechskantschraube oder ein verstellbarer Klemmhebel reduziert an der Schraubstelle den Bohrungsquerschnitt zum Klemmen. Klemmhebel eignen sich für wiederkehrendes, werkzeugloses Klemmen. Unter der Bezeichnung HSK sind sie für den Einzeleinsatz sowohl separat als auch in anderen Ausführungen erhältlich. Aufgrund der kleineren Klemmhebellänge ist die erreichbare Klemmkraft jedoch geringer als bei einer werkzeugbetätigten Innensechskantschraube. Auf Anfrage Edelstahlausführung Klemmstellen / Sensorbohrung mit Sonderdurchmesser Schraubstelle mit Außensechskantschrauben Oberfläche kugelpoliert, eloxiert oder in weiteren RAL-Farben pulverbeschichtet Downloads
