Dekorputz-Aufspannplatte VZK series

Zink-Druckgussverzinkter StahlGewinde

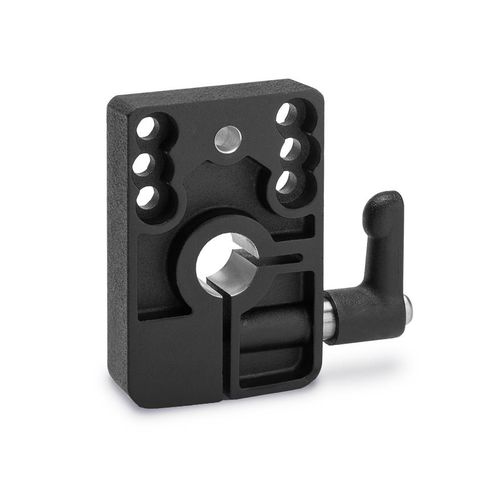

Klemmplatten VZK dienen dazu, Spindeln von Verstelleinheiten nach erfolgter Verstellung zu klemmen. Dabei wird der Klemm-Bohrungsdurchmesser mittels Klemmhebel soweit reduziert, dass sich der Spindelzapfen der Verstelleinheit nicht mehr dreht. Dies verhindert ein unbeabsichtigtes Verstellen der angefahrenen Position. Die Auswahl der Klemmplatte hängt von der Größe der Verstelleinheit ab, die Zuordnung geht aus der Tabelle hervor. Die Montage einer Klemmplatte erfordert zusätzlich eine Drehmomentstütze VZDR / VZDV. Der Spiralspannstift verbindet die Klemmplatte mit der Drehmomentstütze formschlüssig und verhindert so ein Mitdrehen. Die Klemmplatten und Klemmhebel bestehen aus schwarz pulverbeschichtetem Zink-Druckguss, die Klemmgewindeinsätze aus verzinktem Stahl. RoHS konformes Produkt
