Positionsanzeiger VZPE

analogeingebautkompakt

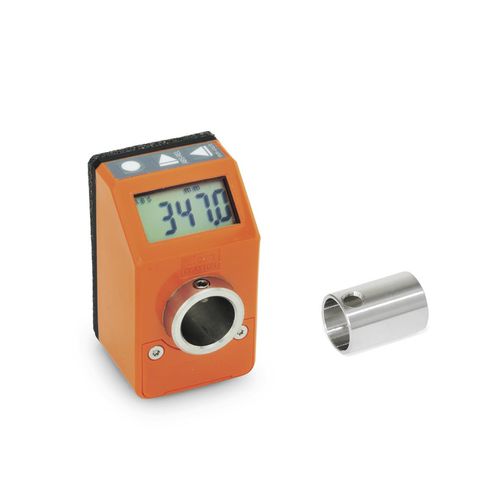

Positionsanzeiger zeigen den Verfahrweg von Verstelleinheiten an. Sie werden mithilfe einer Reduzierbuchse und einem Gewindestift auf den Spindelzapfen einer Lineareinheit montiert. Die Auswahl des Positionsanzeigers richtet sich nach der Größe der Verstelleinheit – wie, geht aus der Tabelle hervor. Die Anpassung auf Gewindesteigung und -richtung der jeweiligen Verstelleinheit erfolgt über die Bedientasten. Eine Longlife-Batterie stellt die Energieversorgung sicher. Das per Ultraschall verschweißte Polyamid- Gehäuse ist besonders stabil, dicht und kompakt. Zudem ist der Positionsanzeiger bis 50 °C temperaturbeständig und resistent gegen Öle sowie Lösungsmittel. Die Moosgummidichtung wirkt als mechanische Entkopplung und dient zusätzlich als Dichtung. Die aus Edelstahl gefertigte Hohlwelle ist bei IP 67 mittels NBR Dichtung abgedichtet. Wird der Stellungsanzeiger an einer Einrohr- Verstelleinheit verbaut, ist eine unter der Bezeichnung VZDR bzw. VZDV erhältliche Drehmomentstütze erforderlich. Sie verhindert das Mitdrehen des Positionsanzeigers. RoHS konformes Produkt
