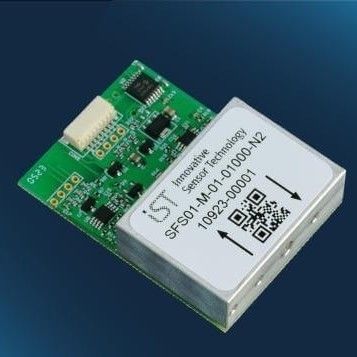

Kalorimetrischer Strömungssensor SFS01-M-01-00050

ThermoSiliziumMassen

Kurzbeschreibung
Der SFS01 ist ein thermisches Massendurchflussmodul mit linearisierten digitalen und analogen Ausgängen. Schnell und kompakt, geeignet für Gasdosiersysteme, Verteiler und Analysatoren. Leichte Systemintegration durch kompaktes Design, Werkskalibrierung und Pins zur HW-Adressierung. Fluidische Schnittstelle kompatibel mit gängigen OEM-Massendurchflussmessern (z. B. Axetris MFM-Serie).

Vorteile & Eigenschaften des SFS01

• Schnelle Ansprechzeit <5 ms
• Niedriger Energieverbrauch
• Einfache Systemintegration einschließlich Temperaturkompensation
• Kundenspezifischer Sensor auf Anfrage verfügbar

Produktbeschreibung SFS01
Der SFS ist iSTs flussbasierter Sensor auf Siliziumtechnologie, betrieben nach dem kalorimetrischen Prinzip; er erfasst Fließgeschwindigkeit und -richtung. Das symmetrische Design des SFS erleichtert die Interpretation und Auswertung des Messsignals. Der Sensor ist für verschiedene Gase geeignet und zeichnet sich durch hohe Empfindlichkeit, schnelle Reaktion und sehr geringen Energiebedarf aus. Angepasste Kanalgeometrien ermöglichen eine optimale Abstimmung der Leistung auf die gewünschte Anwendung. Der SFS01 eignet sich für platzbegrenzte Anwendungen und kann zu gebrauchsfertigen Systemen erweitert werden. Typische Anwendungsbereiche sind batteriebetriebene/tragbare Geräte, Klimatechnik (HVAC), Automatisierungstechnik sowie Prozess- und Regelungstechnik.

Qualität
Entsprechend den bekannten Schweizer Qualitätsstandards ist iST nach ISO 9001:2015 (Qualität) und ISO 14001:2015 (Umwelt) zertifiziert. Etablierte Prozesse sind Teil der täglichen Arbeit und werden regelmäßig auditiert und parallel zum Unternehmenswachstum erweitert.

Technische Spezifikationen

• Produktname: SFS01-M-01-00050
• Betriebsflussbereich: ±50 sccm (ml/min)
• Messmedium: Gasströmung
• Betriebstemperaturbereich: 0 bis 80 °C
• Gehäuseabmessungen: 48 x 34 x 14,5 mm
• Gehäusematerial: Aluminium, FR4
• Fluidanschluss: Ø 2,2 mm i.D. flacher Dichtring
• Benetzte Materialien: Aluminium, Gold, FR4, Silizium, Siliziumnitrid, Epoxid, Nitril
• Anschlusstyp: PCB-Stecker JST SM08B-SRSS-TB
• Ansprechzeit t63: 20 ms
• Gewicht: 30 g
• Versorgungsspannung: 5V DC ±5%
• Ausgangssignal: I2C oder 0 bis 1 V
• Genauigkeit: 2% f.s. (digitaler Ausgang)
• Wiederholbarkeit: 0,2% f.s.
• Produktcode: 154809
