Auswertungsplatine HYT series

Produktübersicht

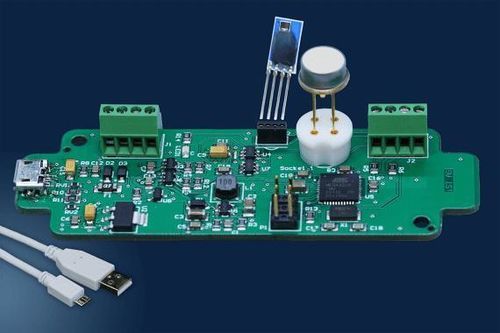

Arduino-basierte Testplatine mit digitalen (USB) und analogen Schnittstellen, geliefert als Set mit den Feuchtemodulen HYT271 und HYT939 mit Kalibrierung für allgemeine Anwendung. Das Kit erleichtert die Bewertung der HYT-Sensormodule unter anwendungsrelevanten Bedingungen und bietet digitale sowie bei Bedarf konvertierte analoge Ausgänge für Integrationstests.

Lieferumfang

• 1x Evaluierungsplatine
• 1x HYT 271 Modul
• 1x HYT 939 Modul
• 1x USB-Kabel

Vorteile & Eigenschaften der HYT Evaluation Box
Die Evaluierungsbox ermöglicht den Anschluss eines HYT-Moduls an einen PC über USB und wandelt bei Bedarf das digitale I²C-Ausgangssignal des Moduls in analoge Signale um. Sie unterstützt Funktionstests, Parameterprüfungen und schnelle Interoperabilitätsprüfungen in Entwicklungs- oder Qualifizierungsabläufen.

Vorteile & Eigenschaften des HYT 939
Das digitale iST HYT 939 Feuchtemodul verfügt über einen chemisch beständigen und kondensationsgeschützten Messbereich sowie eine robuste mechanische Konstruktion für hohe Temperaturen und Belastungen. Es ist in einer druckdichten Bauform für Hochdruckanwendungen erhältlich. Das HYT 939 kombiniert einen kapazitiven Polymer-Feuchtigkeitssensor mit einem ASIC und liefert kalibrierte Messwerte mit einer Genauigkeit von ±1.8 % rF und ±0.2 °C. Die gemessene relative Feuchte und Temperatur werden als digitale Werte über eine I²C-kompatible Schnittstelle ausgegeben. Das Modul ist ohne Abgleich austauschbar; Linearitätsfehler und Temperaturdrift werden on-chip korrigiert.

Weitere Vorteile des digitalen HYT 939 Feuchtemoduls

• Kalibriert und temperaturkompensiert
• Hervorragende Feuchte-/Temperaturgenauigkeit und Stabilität
• Hohe chemische Beständigkeit
• I²C-Protokoll (Adresse 0x28 oder alternative Adresse)
• Großer Feuchte- und Temperaturbereich (0 % rF bis 100 % rF und -40 °C bis +125 °C)
• Sehr geringe Drift
• Sehr stabil bei hoher Luftfeuchte
• Austauschbar ohne Justage
• Druckfeste Ausführung (bis 16 bar) auf Anfrage

Vorteile & Eigenschaften des HYT 271
Das digitale iST HYT 271 Feuchtemodul bietet ein breites Anwendungsfenster und ein gutes Preis-Leistungs-Verhältnis sowie mechanische Robustheit und einen kondensationsgeschützten Messbereich. Es kombiniert einen kapazitiven Polymer-Feuchtigkeitssensor mit einem ASIC, ist präzise kalibriert (±1.8 % rF und ±0.2 °C) und liefert relative Feuchte und Temperatur über eine I²C-kompatible digitale Schnittstelle. Linearitätsfehler und Temperaturdrift werden on-chip korrigiert, und das Modul ist ohne Abgleich austauschbar.

Option: Hochpräzisionskalibrierung für HYT-Module
Hochwertige Kalibrierungen und Messsysteme ermöglichen den HYT-Modulen Genauigkeiten von bis zu ±1.4 % rF. Spezialkalibrierungen können innerhalb eines begrenzten Bereichs von 0–50 % rF bessere Werte als ±1.4 % rF erreichen. Für Taupunkt- oder sehr niedrige Feuchteanwendungen (0–5 % rF) kann mit spezifischen Kalibrierungen eine höhere Präzision (< ±0.5 % rF) erzielt werden.

Qualität
IST AG ist nach ISO 9001:2015 (Qualität) und ISO 14001:2015 (Umwelt) zertifiziert. Dokumentierte Prozesse und regelmäßige Audits sichern konsistente Produktion und Qualitätsmanagement.

Technische Daten

• Produktname: HYT Evaluation Box
• Produktcode: 154775
• Betriebsfeuchtebereich: 0 bis 100 % rF (Module); < 95 % nicht kondensierend (Platine)
• Betriebstemperaturbereich: -20 °C bis 120 °C (Module); -20 °C bis +50 °C (Platinenbereich)
• Feuchtegenauigkeit: ±1.8 % rF (0–90 % rF), ±3 % (>90 % rF) bei 0–50 °C
• Temperaturgenauigkeit: ±0.2 °C @ 0–50 °C
• Digitale Schnittstelle: Platine zu PC: USB; Platine zu Sensor: I²C
• Betriebsspannung: 5 V (USB); 4 bis 15 V DC
• Stromaufnahme: 50 bis 300 mA
• Abmessungen (Platinenbereich): 84 x 29 mm (L x B)
• Gemessenes Medium: Luft/Gas
