Kontrollgerät zum Nachweis von Wasser in Öl Eval

Übersicht

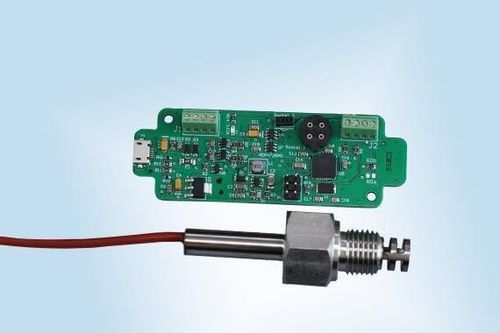

Evaluierungs-Kit zur Messung von Feuchtigkeit in Öl mit montierter Sonde und Prüfplatine, die digitale (I²C) und analoge (0..10 V) Ausgänge bietet. Die Platine ist mit der Arduino IDE kompatibel und verfügt über eine Micro-USB-Schnittstelle zur PC-Anbindung.

Enthalten

• Vormontiertes und werkseitig kalibriertes HYT271 MK33 Modul zur Messung der relativen Luftfeuchte (Wasseraktivität aw) und Temperatur
• Evaluierungsplatine mit Analogausgang und digitaler Schnittstelle zum PC über Micro-USB
• Sondenbaugruppe (Einschraubsonde mit M14x1.5 Gewinde und 4xAWG26 Kabel, 500 mm)

MK33-W für Öl-Messanwendungen
Der kapazitive iST MK33-W RH-Sensor ist für ölhaltige Umgebungen und hochwertige Messanwendungen optimiert. Messbereich 0 % RH bis 100 % RH (maximaler Taupunkt +95 °C). Kapazität typ. 300 pF ±40 pF (bei 30 % RH und +23 °C). Erweiterter Betriebstemperaturbereich: -40 °C bis +190 °C.

HYT271 Modul – Vorteile & Eigenschaften
Das digitale HYT271 Modul verfügt über eine mechanisch robuste, chemikalienbeständige und kondenswasser-tolerante Messfläche. Werkseitig kalibriert liefert es verarbeitete Werte für relative Feuchte und Temperatur über eine I²C-kompatible digitale Schnittstelle. Linearitätsfehler und Temperaturdrift werden on-chip korrigiert, wodurch hohe Genauigkeit über große Einsatzbedingungen erreicht wird.

Produkteigenschaften

• Produktname: Moisture in oil Eval Kit
• Gemessenes Medium: Luft / Öl
• Betriebsfeuchtebereich: Platine: kondensationsfrei; Sonde: 0 % RH bis 100 % RH
• Betriebstemperaturbereich: Platine: -20 .. +50 °C; Sonde: -40 °C bis +120 °C
• Feuchtegenauigkeit: ±3 % RH (Platine / Sonde Spezifikation)
• Temperaturgenauigkeit: ±0.2 °C
• Digitale Schnittstelle: Platine zu PC: USB; Platine zu Sensor: I²C
• Analoger Ausgang: 0..10 V
• Betriebsspannung: 5 V über USB (Analogbuchse 4-15 V)
• Stromaufnahme: 50 bis 300 mA
• Abmessungen: Platine 84 x 29 mm (L x B); Sonde 67 mm (L) mit M14x1.5 Gewinde
• Anschlüsse: Platine: Micro-USB und Analogbuchse; Sonde: 4xAWG26 Kabel
• Kabellänge: 500 mm

Technische Merkmale / Spezifikationen

• Produktcode: 157475
• Modul: HYT271 MK33 (werkseitig kalibriert) für relative Feuchte (Wasseraktivität aw) und Temperatur
• MK33-W Messbereich Feuchte: 0 % RH bis 100 % RH (max Taupunkt +95 °C)
• MK33-W Kapazität: 300 pF ±40 pF (bei 30 % RH und +23 °C)
• MK33-W Betriebstemperaturbereich: -40 °C bis +190 °C
• HYT271 Genauigkeit: ±1.8 % RH (Modulspezifikation) und ±0.2 °C (Modulspezifikation)
• Ausgänge: digital (I²C) und analog (0..10 V)
• Schnittstelle zum PC: Micro-USB (Evaluierungsplatine)
• Platinengröße: 84 x 29 mm; Sonde: 67 mm (L), M14x1.5 Gewinde; Kabel 4xAWG26, 500 mm
• Betriebsbedingungen: Platine kondensationsfrei; Sonde für vollen RH-Bereich ausgelegt
