Asynchronmotor MV
ACdreiphasigInduktion

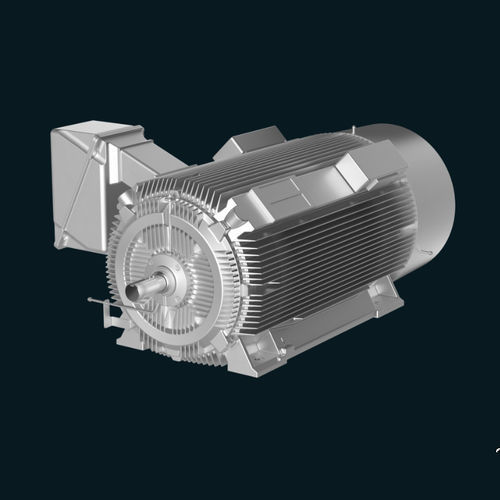

Asynchronmotor - MV - INNOMOTICS - AC / dreiphasig / Induktion
Asynchronmotor - MV - INNOMOTICS - AC / dreiphasig / Induktion
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Typ
Asynchron, AC, dreiphasig, Induktion
Spannung
2300 V, 4000
Konfiguration
Gusseisen, mit Gusseisengehäuse, TEFC
Schutzfaktor
IP55
Anzahl der Pole
4-polig, zweipolig, 6-polig
Kühlung
IC411
Anwendung
Industrie
Weitere Eigenschaften
Hochleistung, für variable Frequenzen, frequenzumrichterkontrolliert, Mittelspannung, mit variablem Drehmoment, TEFC
Leistung

Min: 223,7 kW
(304,15 hp)

Max: 820,3 kW
(1.115,3 hp)

Beschreibung

Übersicht
  • Die MV Advantage ist eine AboveNEMA-Mittelspannungs-Motorserie für allgemeine Industrieanwendungen mit Standardoptionen und Leistungen bis zu 1.100 HP. Montage und Lager in Ohio ermöglichen kurze Lieferzeiten.


Konstruktionsmerkmale
  • Gehäuse: TEFC (IC411)
  • Schutzart: IP55
  • Leistungsbereich: 400–1.100 HP (2- und 4-polig); 300–900 HP (6-polig)
  • Baugrößen / Achshöhen: 5011, 5810, SH400
  • Spannungen: 2300 V / 4000 V
  • Servicefaktor: 1,15 bei 40 °C
  • Garantie: 36 Monate ab Herstellungsdatum


Materialien und Komponenten
  • Rahmen: Grauguss
  • Lagergehäuse: Grauguss
  • Hauptanschlusskasten: Grauguss
  • Hilfskästen: Grauguss, NEMA 4X
  • Welle: 1045-Äquivalent (2-polig); 4140-Äquivalent (4, 6-polig)
  • Läufer: Aluminium-Druckguss
  • Blechmaterial: C5 Kernplatte
  • Externe Kühllüfter: antistatisches verstärktes Polyamid
  • Lüfterabdeckung: Grauguss
  • Isolationssystem: MICLASTIC™ VPI
  • Beschläge: verzinkter Kohlenstoffstahl


Allgemeine Informationen
  • Geräuschpegel: 85 dB(A)
  • Vertikale Montage: nicht anwendbar
  • Wechselrichterbetrieb: konform mit NEMA MG1-31 bei 6 kV (variables Drehmoment 10:1; konstantes Drehmoment 2:1)
  • Lackierung: zweiteiliges Epoxid
  • Farbe: RAL 7030 Grau
  • Lagerart: Kugellager
  • Vibration: 0,12 IPS
  • Ex-Bereich: CSA Klasse 1, Division 2, Gruppen B, C, D; Temperaturklasse T3 (Rahmen 5011 on VFD Temp Klasse T2D)
  • Schutz & Sensorik: Raumheizung 120/240 V; Stator-RTDs 2/Phase (2-adrig); Lager-RTDs 1/Lager (2-adrig)


Technische Daten
  • Produktfamilie: Advantage Series (AboveNEMA medium-voltage motors)
  • Modell: MV Advantage
  • Maximale Leistung: bis zu 1.100 HP
  • Spannungen: 2300 V / 4000 V
  • Baugrößen: 5011, 5810, SH400
  • Gehäuse: TEFC (IC411) — IP55
  • Isolierung: MICLASTIC™ VPI
  • Typische Anwendungen: allgemeine mittelspannungsindustrielle Einsätze
  • Garantie: 36 Monate ab Herstellungsdatum
