AC-Motor MV
Induktion10000 V460 V

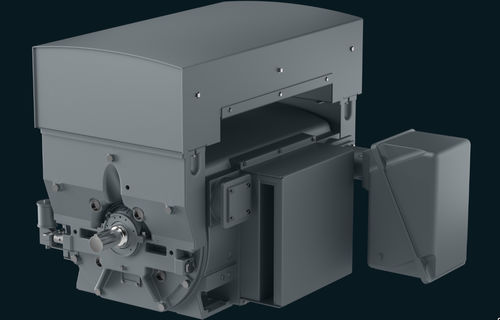

AC-Motor - MV - INNOMOTICS - Induktion / 10000 V / 460 V
AC-Motor - MV - INNOMOTICS - Induktion / 10000 V / 460 V
AC-Motor - MV - INNOMOTICS - Induktion / 10000 V / 460 V - Bild - 2
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Typ
AC, Induktion
Spannung
460 V, 6600 V, 10000 V, 4160 V, 2300 V
Konfiguration
Gusseisen, TEFC
Schutzfaktor
IP54, IP23
Anzahl der Pole
4-polig, zweipolig, 6-polig, 8-polig, 10-polig, 12-polig, 16-polig
Kühlung
IC411, luftgekühlt, IC01, wassergekühlt, rohrgekühlt, IC611
Anwendung
Industrie, für Pumpen, für Ventilatoren, für Verdichter, für Gas- und Erdölindustrie, für Kraftwerk
Weitere Eigenschaften
mit niedrigem Geräuschniveau, Hochleistung, Mittelspannung, auf Gleitlager, TEFC
Leistung

Max: 14.914 kW
(20.277,39 hp)

Min: 149,1 kW
(202,72 hp)

Beschreibung

Produktübersicht

  • MV Medallion von Innomotics (AboveNEMA-Serie) ist eine modulare Baugruppe von mittelspannungs-Asynchronmotoren, ausgelegt für konfigurierbare Industrieanlagen. Die Serie umfasst horizontale und vertikale Bauformen mit verschiedenen Gehäuse‑ und Kühlsystemen zur Anpassung an Einsatzbedingungen.


Gehäusevarianten und Einsatzzweck

  • Horizontale TEFC (IC411 / IP54): Fußmontage, Innen-/Außenanwendung; Kühlrippen an allen Quadranten. Typischer Leistungsbereich: 200–3.000 PS; Polzahlen: 2–16; Baugrößen: 500, 580, SH400, SH450, 880, SH560.
  • Horizontale WPII (IC01 / IP24): Fußmontierte Motoren für exponierte Außenbereiche ohne zusätzliche Schutzgehäuse. Typisch: 200–18.000 PS; Polzahlen: 2–16; Baugrößen: 500, 580, 680, 800, SH630, SH710.
  • Horizontale TEAAC (IC611 / IP54): Luft‑zu‑Luft Rohrwärmetauscher; Innen-/Außenanwendung. Typisch: 200–14.000 PS; Polzahlen: 2–16; Baugrößen: 580, 680, 800, SH630, SH710.
  • Horizontale TEWAC (ICW81 / IP54): Wasser‑zu‑Luft Rohrwärmetauscher, geringere Geräuschentwicklung. Typisch: 200–18.000 PS; Polzahlen: 2–16; Baugrößen: 580, 680, 800, SH630, SH710.
  • Vertikale TEFC (Flanschmontage, IC411 / IP54): Vertikale Flanschmotoren für Innen-/Außen; Leistungsbereich: 200–900 PS; Polzahlen: 2, 4, 6; Baugrößen: 500, 580; Spannungen typ. 2.300–6.900 V.
  • Vertikale WPI / ODP (IC01 / IP23): Vertikale Flanschmontage für nicht exponierte Innenbereiche. Leistungsbereich: 200–4.000 PS; Polzahlen: 4–16; Baugrößen: 500, 580, 680, 800, 1120; Spannung bis 13.200 V.
  • Vertikale WPII (IC01 / IP24): Vertikale Außenaufstellung für ungeschützte Standorte. Leistungsbereich: 200–4.000 PS; Polzahlen: 4–16; Baugrößen bis 1120.
  • Vertikale TEAAC (IC611 / IP54): Vertikal mit Luft‑zu‑Luft Wärmetauscher. Leistungsbereich: 800–3.000 PS; Polzahlen: 4–16; Baugrößen: 680, 800, 1120.
  • API / IEEE Konfigurationen: API 541 / 547 Layouts für Schwerindustrie; IEEE 841 Ausführungen für schwerste Beanspruchung (typisch bis ~500 PS).


Wesentliche technische Daten

  • Leistungsbereich (Gesamtübersicht): bis zu 20.000 PS für horizontale Motoren; vertikale Ausführungen bis zu 8.000 PS (variiert je Gehäuse).
  • Polzahlen: 2–16.
  • Spannungsbereich: 460–13.200 V (460–690 V nur für bestimmte Leistungsstufen).
  • Servicefaktor: Standard 1,0; 1,15 optional.
  • Gehäuse & Werkstoffe: Graugussrahmen für viele Größen (500–800); gefertigte Stahlrahmen für große SH‑Ausführungen; Edelstahl 300er Serie als Option für Außen‑/korrosive Umgebungen.
  • Wellen & Läufer: 2‑polige Wellen typ. AISI 4140; andere Polzahlen AISI 1045; Läufer: Aluminiumdruckguss bei kleineren Rahmen, induktionsgelötete Kupferschiene oder gefertigte Kupferläufer bei größeren Rahmen; hohle Wellen verfügbar.
  • Isolierung: Klasse F random wound ≤600 V; Klasse F‑VPI oder Form‑winding >600 V.
  • Kühlung: Externer Aluminiumlüfter standard; TEAAC/TEWAC Wärmetauscher (Luft‑Luft oder Wasser‑Luft) verfügbar.
  • Lagerung: Kugellager weit verbreitet; Gleitlager oder spezielle Drucklagerungen für bestimmte Rahmen/Vertikalvarianten.
  • Vibrationen: Standard 0,12 IPS (für IEEE 841 bzw. spezielle Ausführungen strengere Werte wie 0,10/0,08 IPS); spezielles Auswuchten möglich.
  • Oberfläche: Zweikomponenten‑Epoxid standard; Speziallackierungen auf Anfrage.
  • Garantie: 24 Monate ab Versand gemäß AboveNEMA‑Motor‑Garantiepolitik; Verlängerungsoptionen verfügbar.


Anwendungen, Zulassungen und Optionen

  • Anwendungen: Schwerindustrie, Hilfsaggregate in Kraftwerken, Pumpen, Kompressoren, Ventilatoren und sonstige rotierende Ausrüstungen mit Mittelspannung.
  • Normen: API 541 / 547 Konfigurationen; IEEE 841 Optionen; NEMA/IEC Designreferenzen je nach Anforderung.
  • Customization: Gehäusetyp, Kühlsystem, Werkstoffe (Edelstahl‑Zubehörkästen, Spezialwellen), Isolation, Auswuchtung, Lageranordnungen, Klemmenkastenausrichtung.


Bestellung und Support

  • Modellreferenz: MV Medallion — Innomotics (AboveNEMA Serie). Bei Anforderung eines Angebots Angaben zu Leistung, Spannung, Polzahl, Montage (horizontal/vertikal), Gehäuse-/Kühlvariant, Rahmenmaß und Normanforderungen angeben.
  • Optionen: Servicefaktor, Isolationsklasse, Wellenmaterial, Wärmetauschertyp, Zusatzkästen in Edelstahl, Speziallackierung, API/IEEE‑Konformität nach Anforderung.
  • Support: Fordern Sie technische Datenblätter und Maßzeichnungen an, um die Auswahl für Standortbedingungen und Antriebsverträglichkeit zu bestätigen.
