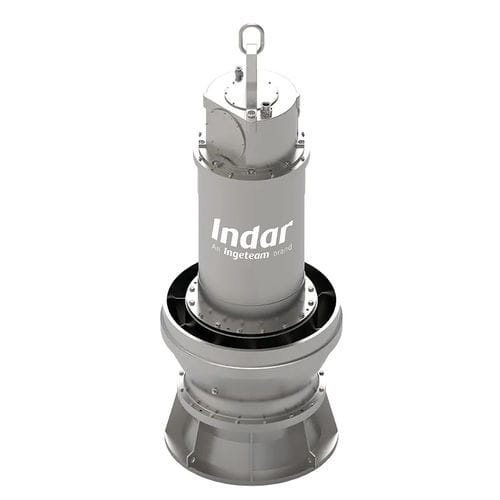

Impellerpumpe INDAR HE

Wasserfür Meerwasserfür Betriebswasser

Übersicht
Die INDAR HE ist eine Monoblock-vertikale axial-Tauchpumpe, gekoppelt an einen Tauchmotor. Ein effizientes Kühlsystem ermöglicht den Dauerbetrieb auch unter rauen Umgebungsbedingungen. Leistungsbereich: 50 – 2.500 kW.

Hauptmerkmale

• Vertikales axialer Tauchpumpen-Design.
• Motorvarianten: luftgefüllt oder wassergefüllt.
• Axiallaufrad oder verstellbares Laufrad; großer freier Durchgang zur Vermeidung von Verstopfungen.
• Gemeinsame Wellenkonstruktion.
• Ankerhaken zur einfachen Montage und Demontage.
• Sensoren für Temperatur, Vibration und Feuchte.
• Für hohe Durchflussraten bei niedrigen Förderhöhen ausgelegt.

Installation
Das kompakte Design der HE-Typen erleichtert die Installation. Die Einheiten können auch waagerecht betrieben werden. Übliche Installationsarten sind:

• Freier Auslauf: Förderung durch Überlaufen des Druckrohrs.
• Beaufschlagter Auslauf: mit Rückschlagventil zur Verhinderung eines Rückflusses im Stillstand.
• Siphon-Auslauf: Siphon-Effekt reduziert den Energieverbrauch beim Pumpen erheblich.

Anwendungen

• Upstream und Offshore (Exploration & Produktion)
• Midstream (Transport und Lagerung)
• Downstream (Raffinerien und petrochemische Anlagen)
• Wasserversorgung
• Entsalzung
• Industrielle Kühlung
• Pumpspeicher
• Bergbau
• Neubauten
• Bestehende Anlagen
• Gezeitenenergie

Technische Daten
INDAR HE
Volumenstrom: 600 l/s - 6.000 l/s
Förderhöhe: 1 m - 30 m
Leistung: 50 kW - 2.500 kW
Spannung: 380 V / 13.800 V
Drehzahl: 100 rpm - 1.800 rpm
Werkstoffe: Gusseisen, Edelstahl 316, Duplex, Super Duplex
Konfigurationstypen: freier Auslauf, druckbeaufschlagter Auslauf mit Rückschlagventil, Siphon-Auslauf, Langrohr-Auslauf; H-Mantelgehäuse, kompakte Glockenkonstruktion

Spezifikationen

• Modell: INDAR HE
• Durchflussspektrum: 600 l/s bis 6.000 l/s
• Nennförderhöhe: 1 m bis 30 m
• Leistungsbereich: 50 kW bis 2.500 kW
• Verfügbare Spannungen: 380 V und 13.800 V (Niedrig- und Mittelspannung)
• Drehzahlbereich: 100 rpm bis 1.800 rpm
• Hauptkonstruktionswerkstoffe: Gusseisen, Edelstahl 316, Duplex, Super Duplex
• Konfigurationen: freier Auslauf, druckbeaufschlagter Auslauf mit Rückschlagventil, Siphon-Auslauf, Langrohr-Auslauf; H-Mantelgehäuse, kompakte Glockenkonstruktion
• Motortyp: Tauchmotor, Option für luft- oder wassergefüllten Motor
• Konstruktionsmerkmale: axiales Laufrad oder verstellbares Laufrad, großer freier Durchgang (nicht verstopfend), gemeinsame Welle
• Instrumentierung: Temperatur-, Vibrations- und Feuchtesensoren
• Handhabungs-/Montageausrüstung: Ankerhaken zur Erleichterung von Montage und Demontage
• Typische Anwendungen: kommunal und industriell, Offshore, Transport/Lagerung, Entsalzung, industrielle Kühlung, Bergbau, Pumpspeicherung, Neuanlagen und Bestandsanlagen, Gezeitenkraft
• Dauerbetrieb auch unter rauen Umgebungsbedingungen dank Kühlsystem gewährleistet
