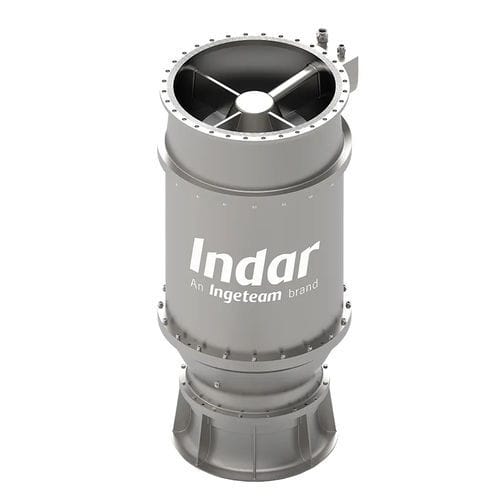

Flügelschraubenpumpe INDAR H

Wasserfür Schmutzwasserfür Meerwasser

Übersicht
INDAR H ist eine monoblockartige, vertikale axiale Tauchpumpe mit axialem Laufrad oder verstellbarer Propellerflügelgeometrie, gekoppelt an einen Tauchmotor. Die Motor-Pumpe-Einheit wird in der Druckleitung montiert, um die korrekte Positionierung und Zentrierung der Pumpeneinheit zu gewährleisten.

Technische Daten (Kurzfassung)

• Modell: INDAR H
• Hersteller: Ingeteam
• Förderstrom: 600 l/s - 6000 l/s
• Förderhöhe: 1 m - 30 m
• Leistung: 50 kW - 2500 kW
• Spannung: 380 V / 13800 V
• Drehzahl: 100 rpm - 1800 rpm
• Materialien: Gusseisen, Edelstahl 316, Duplex, Super-Duplex
• Konfigurationstypen: Freier Auslauf, druckbeaufschlagter oder geflanschter Auslauf, Anti-Siphon-Auslauf, lange Druckleitungen, H-Bauweise (mit Mantel)

Wichtige Daten

• Erhältlich für Niedrig- und Mittelspannungsanschlüsse.
• Geeignet für kommunale und industrielle Anwendungen.

Merkmale / Eigenschaften

• Vertikales axiales Tauchpumpen-Design.
• Motor als luftgefüllt oder wassergefüllt auslegbar.
• Großer freier Durchgang für Feststoffe/Kugeln zur Reduzierung von Verstopfungen.
• Ankerhaken zur vereinfachten Installation und Demontage.
• Temperatur-, Vibrations- und Feuchtigkeitssensoren verfügbar.
• Gemeinsame Welle zwischen Motor und Laufrad.
• Kabel geführt und geschützt, kein Kontakt mit der geförderten Flüssigkeit.
• Integriertes Kühlsystem.
• Ausgelegt für hohe Durchsätze bei niedrigen bis mittleren Förderhöhen.

Installation

• Das kompakte H-Design erleichtert die Installation, da die Druckleitung die Einheit korrekt positioniert; Betrieb in horizontaler Lage möglich.
• Übliche Installationsarten:
• Freier Auslauf: einfachste Montageart, Fördern durch Überlauf der Druckleitung.
• Druckbeaufschlagter Auslauf: mit Rückschlagventil, um Rückfluss bei Stillstand zu verhindern; üblich bei starken Niveauänderungen auf der Druckseite.
• Siphon-Auslauf: der Siphon-Effekt ermöglicht eine deutliche Reduzierung des Energieverbrauchs beim Fördern.
• Trockene Installation: Inline-Rohrinstallation mit Zugang zur Pumpe während des Betriebs.

Anwendungen

• Upstream und Offshore (Exploration und Produktion)
• Midstream (Transport und Lagerung)
• Downstream (Raffinerien und petrochemische Anlagen)
• Wasserversorgung
• Entsalzung
• Industrielle Kühlung
• Pumpspeicheranlagen
• Bergbau
• Greenfield-Energieprojekte
• Bestehende Anlagen und Nachrüstungen
• Gezeitenanlagen

Produktfamilie

• INDAR Submersible Pumps
• Vertical Axial Pump
• Pumps
• Wire to Water

Technische Spezifikationen

• Förderstrom: 600 l/s - 6000 l/s
• Förderhöhe: 1 m - 30 m
• Leistung: 50 kW - 2500 kW
• Spannung: 380 V / 13800 V
• Drehzahl: 100 rpm - 1800 rpm
• Materialien: Gusseisen, Edelstahl 316, Duplex, Super-Duplex
• Konfigurationstypen: Freier Auslauf, druckbeaufschlagter oder geflanschter Auslauf, Anti-Siphon-Auslauf, lange Druckleitungen, H-Bauweise (mit Mantel)
