Ladestation für Elektrofahrzeug EXP800K6-FWR6

DCbodenstehendSchrank

Produktvorstellung

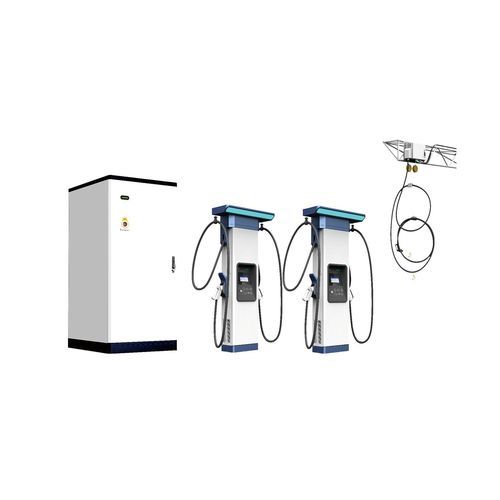

Der EXP800K6-FWR6 ist ein luftgekühltes Split-DC-Schnellladegerät, entwickelt für Betreiber von EV-Ladeinfrastrukturen mit geteilten und mehrfachen Ladepunkten. Es unterstützt CCS/NACS/CHAdeMO/GBT-Stecker, liefert bis zu 800 kW Ausgangsleistung und kann bis zu 12 Ladeanschlüsse über 6 Doppelstecker- oder 12 Einzelstecker-Verteiler versorgen. Optionale flüssigkeitsgekühlte 500 A-Steckverbinder werden unterstützt. Eine intelligente Leistungsumschaltmatrix weist Leistungsmodule dynamisch zu, um die Gesamtausnutzung zu maximieren. Für Busdepots ist eine Deckenspender-Lösung mit demselben Power Cube verfügbar.

Hauptmerkmale

• Modulare Bausteinarchitektur mit standardisierten Schnittstellen
• Konfigurierbar bis zu 12 Ladekanälen; 300 A oder 500 A Optionen
• Zertifizierungen: TUV CE, cTUVus, RED, CB, OCA, FCC, CTEP, Energy Star
• Schutzarten: Power Cube IP55, Standboden-Dispenser IP55, Deckendispenser IP65
• Patentierter U-förmiger Luftkanal für effiziente Luftkühlung
• Anpassbare Dispenser und Deckendispenser-Lösung für Busdepots
• WEB/APP Wartungs-Backend zur Steigerung der O&M-Effizienz
• Hohe Leistungsdichte für optimale Raumausnutzung
• Geräuschpegel: Power Cube 65 dB, Standboden-Dispenser 55 dB, Deckendispenser 0 dB
• BABA-Unterstützung

Technische Daten (Auszug)
AC-Eingang
Frequenz: 45 Hz–65 Hz
Spannung: CE: 3-phase+(N)+PE, 380/400 Vac ±10%; UL: 3-phase+(N)+PE, 480 Vac ±10%
Max. Eingangsstrom: CE: 2×640 A @ 380 Vac; UL: 2×506 A @ 480 Vac
Leistungsfaktor: >0,99
Standby-Leistung: <70 W
THDi: <5% (nomineller Eingang)

DC-Ausgang
Spannung: 50 Vdc–1000 Vdc
Max. Ausgangsstrom: 600 A pro Ausgangsladekanal
Max. Ausgangsleistung: 800 kW
Konstante Leistungs-Spannung: 300 Vdc–1000 Vdc
Systemwirkungsgrad: 97% (Peak)
Ausgangskanäle: bis zu 12 Ausgangskanäle für Dispenser
Dispenser-Unterstützung: bis zu 6 Doppelstecker- oder 12 Einzelstecker-Dispenser

Mechanische Parameter (Power Cube)
Abmessungen (B×T×H): 1050 mm × 1100 mm × 2200 mm
Gewicht (Gehäuse + Module): 800 kg + 20 × 17 kg = 1140 kg

Leistungsmodul
20 × REG1K0135G2 40 kW 1000 V Leistungsmodule

Leistungsumschaltmodus
Intelligente Schaltmatrix weist Leistungsmodule dynamisch den Ladeanschlüssen zu

HMI
RGB LED, E-STOP

HMI-Kiosk (optional)
10" kapazitiver Touch-LCD mit gehärtetem Glasschutz, RFID, POS (optional)

Schutzart
IP55 (Power Cube)

Zertifizierung
TUV CE, cTUVus, RED, CB, OCA, FCC, CTEP, Energy Star

Geräusch
<65 dB (Power Cube)

Betriebsumgebung
Betriebstemperatur: -30 °C bis +70 °C, Volllast bis 50 °C, Leistungsabfall 5%/°C oberhalb 50 °C
Transport/Lagerung: -40 °C bis +75 °C
Relative Luftfeuchte: ≤95% RH, nicht kondensierend
Höhe über NN: 2000 m
Atmosphärischer Druck: 80 kPa–110 kPa
Kühlungsart: Luftkühlung

Sonstiges (Dispenser / System)
Ladestandards: GB/T 27930-2011/27930-2015, CHAdeMO V1.2/V2.0, DIN70121, ISO15118, OCA
EMV/Sicherheit: EN 61851-21-2, EN 61000-6-4, EN 61000-6-2 Klasse A, EN 61851-1, EN 61851-23, EN 61851-24, UL 2202, CSA C22.2
Überwachungs-Interface: OCPP 1.6J (Update auf 2.0 möglich), PnC/smart charging/Leistungsmanagement, LAN 100M und LTE-Modem-Unterstützung
Messung: DC-Energiemessgerät, GB/T 29318 und JJG1149 Standard, optional MID-zertifiziertes Messgerät
Kabelmanagement: Oben montierte zwei Kabelaufroller und Lichtleiste für Standboden-Dispenser; wählbare Aufroller für Deckendispenser
Ladeschutz: Überstrom / Kurzschluss / Überspannung / Unterspannung / RCD / Isolations- / Übertemperaturschutz, Verpolungsschutz
Anschlussoptionen: 2×GBT/CCS/NACS oder CCS+NACS/GBT/CHAdeMO oder 1×GBT/CCS/NACS/CHAdeMO
Anschlusskapazität: GBT: 250 A (optional 400/500 A); CCS: 200 A (optional 250/300/375/500 A); NACS: 200 A (optional 300/380 A); CHAdeMO: 125 A (optional 200 A)

Technische Merkmale / Spezifikationen

• Modell: EXP800K6-FWR6
• Max. DC-Ausgangsleistung: 800 kW
• DC-Spannungsbereich: 50 Vdc–1000 Vdc (konstante Leistung 300 V–1000 V)
• Max. Strom pro Kanal: bis zu 600 A (je nach Konfiguration)
• Max. Ausgangskanäle: 12 (unterstützt bis zu 6 Doppel- oder 12 Einzel-Dispenser)
• Kühlung: Luftkühlung (Power Cube); optionale Unterstützung für flüssigkeitsgekühlte Anschlüsse
• Schutzart: Power Cube IP55; Standboden-Dispenser IP55; Deckendispenser IP65
• Schnittstellen & Protokolle: OCPP 1.6J (upgradable), ISO15118, DIN70121, GBT, CHAdeMO
