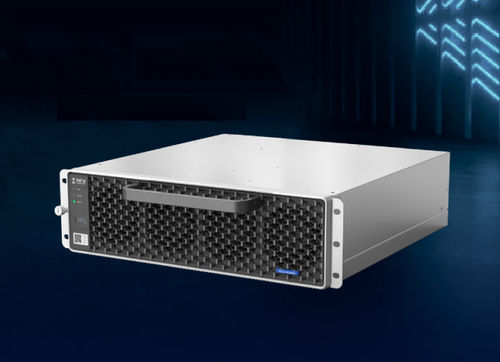

Lademodul für Elektrofahrzeug REG1K0200G

EVDC-Schnellladung

Produktübersicht
REG1K0200G ist ein leistungsstarkes AC/DC-Lademodul für Schnellladestationen von Elektrofahrzeugen. Es unterstützt die Variable Power Factor (VPF)-Funktion, hat einen 3-phasigen 4-Leiter AC-Eingang und liefert bis zu 62,5 kW DC bei einer Ausgangsspannung von 200 Vdc–1000 Vdc. Das Modul erfüllt EMC/EMI Klasse B und ist mit TUV CE, cTUVus und KC zertifiziert.

Hauptmerkmale

• Integrierter Eingangs-AC-Schütz ermöglicht Standby mit null Blindleistung
• Variable Power Factor (VPF), Leistungsfaktor einstellbar von 0,8 vorlaufend bis 0,8 nachlaufend
• Hoher Wirkungsgrad: Spitze ≥97,5 %, Volllast ≥97 %
• Conformal Coating und Verguss (Kleberfüllung) für erhöhte Zuverlässigkeit
• Volle DC-Leistung 62,5 kW und maximale Blindleistungskompensation ±62,5 kVar
• EMC/EMI-Konformität Klasse B

Leistungskurven
Enthält: Ausgangsleistung vs. Eingangsspannung; Ausgangsspannung vs. Ausgangsstrom; Ausgangsleistung vs. Umgebungstemperatur.

Technische Daten

• Betriebsumgebung
  - Betriebstemperatur: -40 °C bis +75 °C, Leistungsabfall oberhalb 55 °C
  - Transport/Lagerung: -40 °C bis +75 °C
  - Relative Luftfeuchte: ≤95 % rF, nicht kondensierend
  - Höhe: bis 4000 m
  - Atmosphärendruck: 79 kPa bis 106 kPa
  - Kühlung: erzwungene Luftkühlung
  - Schutzart: IP20
  - Geräuschpegel: Standard ≤65 dB; Entstörmodus ≤60 dB; Silent ≤55 dB
• AC-Eingang
  - Frequenz: 45 Hz bis 65 Hz
  - Eingangsspannung: 3-Phasen + PE, 260 Vac bis 530 Vac
  - Nennspannungen: 380/400/480 Vac
  - Max. Eingangsstrom: 120 A
  - Leistungsfaktor: ≥0,99
  - PF-Einstellbereich: 0,8 vorlaufend bis 0,8 nachlaufend
  - Blindleistungskompensation: -62,5 kVar bis +62,5 kVar
  - Standby-Leistung: <8,2 W
  - Integrierter Eingangs-AC-Schütz für blindleistungsfreien Standby
  - THDi: ≤5 %
• DC-Ausgang
  - Max. Ausgangsleistung: 62,5 kW
  - Ausgangsspannungsbereich: 200 Vdc bis 1000 Vdc
  - Konstantleistungsbereich: 312,5 Vdc bis 1000 Vdc
  - Ausgangsstrom: 0 bis 200 A
  - Spannungsregelgenauigkeit: <±0,5 %
  - Stromregelgenauigkeit: ≤±1 %
  - Stromteilung: <±1 %
  - Spitzenwirkungsgrad: ≥97,5 %
  - Volllastwirkungsgrad: ≥97 %
• Steuerung
  - Kommunikation: CAN-Bus, bis zu 40 Leistungsmodule parallel
  - Anzeige: grüne LED = normal; gelbe LED = Alarm; rote LED = Fehler
  - Adressierung: automatische Adressidentifikation; Drehschalter im Bedienfeld zur Gruppeneinstellung
  - ESTOP: 5 V/12 V Trockenkontakt-Relais-Auslösung (Ausgangsspannung fällt beim Auslösen)
• Alarm und Schutz
  - Eingangsüberspannung/-unterspannung: automatische Abschaltung; wechselt in Standby, wenn Spannung normal ist und benötigt Startbefehl der Überwachungseinheit zur Wiederaufnahme der Ausgabe
  - Ausgangsüberspannung: automatische Abschaltung; manueller Neustart nach Normalisierung der Spannung
  - Überstrom/Kurzschluss: automatische Abschaltung; wechselt in Standby, wenn Bedingung behoben ist und benötigt Startbefehl der Überwachungseinheit zur Wiederaufnahme der Ausgabe
  - Übertemperatur: automatische Abschaltung; wechselt in Standby, wenn Temperatur normal ist und benötigt Startbefehl der Überwachungseinheit zur Wiederaufnahme der Ausgabe
• Zuverlässigkeit und Sicherheit
  - Zertifizierungen: TUV CE, cTUVus, KC
  - EMC/EMI: EN IEC 61851-21-2:2021 Klasse B
  - Sicherheitsnormen: IEC 61851-1:2023, IEC 61851-23:2023, EN IEC 61851-1:2019
  - MTBF: >300.000 h
• Mechanische Parameter
  - Abmessungen (B × T × H): 385 mm × 403 mm × 110 mm
  - Gewicht: 28 kg
