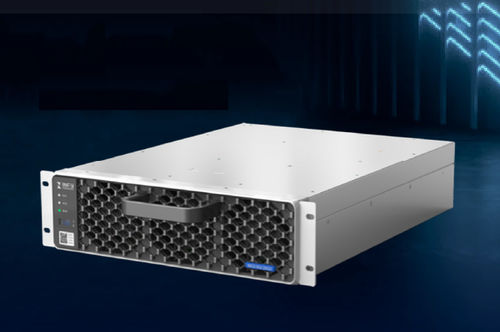

Power Modul / ACDC REG1K5125G2

Produktübersicht
Der REG1K5125G2 ist ein AC‑DC-Leistungsmodul für Megawatt Charging System (MCS), entwickelt für Schnellladeanwendungen von Elektrofahrzeugen mit Unterstützung der Variable Power Factor (VPF)-Funktion zur Leistungsfaktoreinstellung und Blindleistungs­kompensation. Für 3‑Phasen‑AC‑Eingang (ohne Neutralleiter) ausgelegt, bietet es große PF‑Einstellbereiche, umfangreiche Blindleistungskompensation, hohe Effizienz, hohe Leistungsdichte und geringe Oberschwingungen. Zertifizierungen: TUV CE, cTUVus.

Hauptmerkmale

• Erfüllt 1500 V MCS Ladespannungsanforderungen
• Nennleistung: 50 kW; PF einstellbar von 0,8 führend bis 0,8 nachlaufend; Blindleistungskompensation bis ±50 kVar
• Schlitz-/Shelf‑Montage kompatibel mit G2‑Plattformmodulen
• Spitzenwirkungsgrad ≥97,7 %; Wirkungsgrad bei Volllast ≥97 % (@1500 V)
• Conformal Coating und Verguss für verbesserten Schutz und hohe Zuverlässigkeit
• Breiter DC‑Ausgangsbereich: 150 Vdc–1500 Vdc

Leistungsdaten

• Ausgangsleistung vs. Leistungsfaktor
• Ausgangsleistung vs. Umgebungstemperatur
• Ausgangsleistung vs. Eingangsspannung
• Ausgangsspannung vs. Ausgangsstrom

Technische Daten
Umgebungsbedingungen
Betriebstemperatur: -40 °C bis +75 °C (Derating oberhalb 55 °C)
Transport-/Lagertemperatur: -40 °C bis +70 °C
Relative Luftfeuchte: ≤95 % RH, nicht kondensierend
Höhe: bis 2000 m
Atmosphärendruck: 79 kPa–106 kPa
Kühlung: erzwungene Luftkühlung
Lärm: Standard ≤80 dB; Entstörmodus ≤65 dB; Silent ≤55 dB

AC‑Eingang
Frequenz: 45 Hz–65 Hz
Eingang: 3‑Phasen + PE, 260 Vac–530 Vac (Nenn 380 Vac / 480 Vac)
Max. Eingangsstrom: 95 A
Leistungsfaktor: ≥0,99
PF‑Einstellbereich: 0,8 führend ~ 0,8 nachlaufend
Betriebsarten: Standard, konstante PF‑Regelung, reine Blindleistungskompensation, aktive+reaktive Hybridausgabe
Blindleistungskompensation: -50 kVar bis +50 kVar
Standby‑Leistung: <10 W
THDi: ≤5 %

DC‑Ausgang
Max. Ausgangsleistung: 50 kW
Ausgangsspannungsbereich: 150 Vdc–1500 Vdc
Konstanter Leistungsbereich: 400 Vdc–1500 Vdc
Strom: 0–125 A
Spannungsregelgenauigkeit: < ±0,5 %
Stromregelgenauigkeit: ≤ ±1 %
Stromteilungsgenauigkeit: ≤ ±3 %
Spitzenwirkungsgrad: ≥97,7 %
Wirkungsgrad bei Volllast: ≥97 % @1500 V

Steuerung
Kommunikation: CAN‑Bus; bis zu 40 Module parallel
Anzeige: Grün = Betrieb, Gelb = Alarm, Rot = Fehler
Adressierung: automatische Adresserkennung; Drehschalter am Bedienfeld für Gruppeneinstellung
ESTOP: Trockenkontaktrelais 5 V–15 V; Ausgangsspannung fällt von 1500 Vdc auf <60 Vdc innerhalb 300 ms

Alarm und Schutz
Eingangsüber-/unterspannung: automatische Abschaltung; Rückkehr in Standby bei Normalisierung der Spannung und erfordert Startbefehl durch Überwachungseinheit
Ausgangsüberspannung: automatische Abschaltung; manueller Neustart nach Normalisierung
Überstrom/Kurzschluss: automatische Abschaltung; Rückkehr in Standby und erfordert Startbefehl nach Beseitigung
Eingangstemperaturüberschreitung: automatische Abschaltung; Rückkehr in Standby und erfordert Startbefehl nach Abkühlung

Zuverlässigkeit und Sicherheit
Zertifizierungen: TUV CE, cTUVus
EMC/EMI: EN IEC 61851-21-2:2021 Klasse B
Sicherheitsnormen: IEC 61851-1:2023; EN IEC 61851-1:2019; EN 61851-23:2014; IEC 61851-23:2023; UL 2202:2022
MTBF: >300.000 h

Mechanische Daten
Abmessungen (B×T×H): 300 × 416 × 84 mm
Gewicht: ≤20 kg

Modellübersicht

• Modell: REG1K5125G2
• Max. Ausgangsleistung: 50 kW
• Ausgangsspannungsbereich: 150 Vdc–1500 Vdc (konstanter Leistungsbereich 400 Vdc–1500 Vdc)
• Max. Ausgangsstrom: 125 A
• PF‑Einstellbereich: 0,8 führend ~ 0,8 nachlaufend; Blindleistungskompensation ±50 kVar
• Spitzenwirkungsgrad ≥97,7 %; Volllastwirkungsgrad ≥97 % @1500 V
• AC‑Eingang: 3‑Phasen + PE, 260 Vac–530 Vac (Nenn 380 Vac/480 Vac), max Eingangsstrom 95 A
• Kommunikation: CAN‑Bus, bis zu 40 Module parallel
• Zertifizierungen: TUV CE, cTUVus
• Abmessungen: 300 × 416 × 84 mm; Gewicht ≤20 kg
