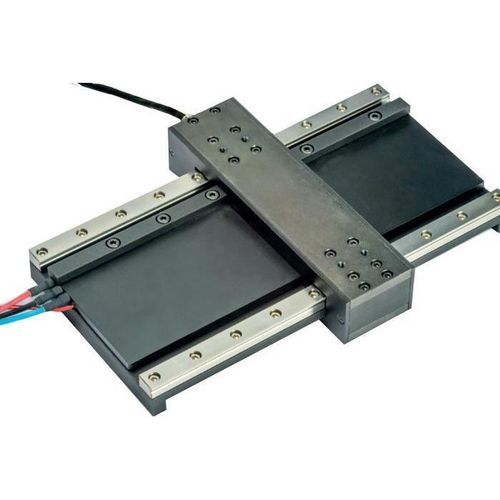

Eisenkern-Linearmotor LM Series

kernlosU-förmigmit Direktantrieb

Produktübersicht
Die Linearmotoren von INFRANOR sind Direktantriebe, ausgelegt für sehr hohe Dynamik und Präzision. In kernlosen (U‑förmigen) und eisenkernigen Varianten erhältlich, bieten sie schnelle Beschleunigungen, hohe Spitzen‑Geschwindigkeiten und einen breiten Schubbereich, geeignet für Ultra‑Präzisionsbearbeitung, Wafer‑Handling und hochschnelle Industrieautomation.

Verfügbare Serien (Übersichtstabelle)
MERKMALE | PRODUKT | KÜHLUNG | SCHUB [N] (SPITZE / KONTINUIERLICH) | SPITZENGESCHWINDIGKEIT [m/s] | GENAUIGKEIT (Zweirichtungs‑Wiederholgenauigkeit [µm]) | SCHUTZART | BEZEICHNUNG
CORELESS Linearmotoren - U‑förmig — kein Cogging für höchste Dynamik und maximale Präzision. | image: lm-series.png | LUFT | Bis zu 600 / Bis zu 100 | Bis zu 5 | Bis zu +0,2 | Standard | LM Serie
DLMU Serie — kernlose Variante für sehr hohe Spitzenkräfte. | image: ld-series.png | LUFT | Bis zu 16.200 / Bis zu 2.340 | Bis zu 6 | Bis zu +1 | Standard | DLMU Serie
EISENKERN Linearmotoren — hohe Kräfte, Beschleunigung und Geschwindigkeit für leistungsstarke Bewegungen (Wasser/Öl‑Kühloption DLMF‑W). | image: ls-w-series.png | WASSER/ÖL | Bis zu 14.700 / Bis zu 6.490 | Bis zu 6 | Bis zu +2 | IP65 | DLMF‑W Serie
DLMF (luftgekühlter Eisenkern) — kompakte Eisenkern‑Variante. | image: ls-series.png | LUFT | Bis zu 3.333 / Bis zu 1.200 | Bis zu 6 | Bis zu +2 | Standard | DLMF Serie
Linearmotor‑MODULE — lange Hübe, hohe Steifigkeit und Tragfähigkeitsverhältnis; einfache Installation. | image: ls-m-series.png | LUFT | Bis zu 1.859 / Bis zu 707 | Bis zu 6 | Bis zu +3 | Standard | HZM Serie

Anwendungen

• High‑End CNC‑Maschinen und Ultra‑Präzisionsbearbeitung
• Wafer‑Bearbeitung und Halterung in der Halbleiterfertigung
• Industrieautomation mit Anforderungen an hohe Translationsgeschwindigkeit und hohe Kräfte

Eigenschaften / Technische Daten

• Antriebstyp: Direktantrieb Linearmotoren (kernlos U‑förmig und Eisenkern‑Optionen)
• Hohe Dynamik: ausgelegt für schnelle Beschleunigungen und hohe Spitzengeschwindigkeiten (typische Spitzengeschwindigkeiten bis zu 6 m/s je nach Serie)
• Schubbereich: von kleineren Dauer/Spitzen‑Schüben (z. B. bis zu 100 N Dauer / 600 N Spitze für LM Serie) bis zu sehr hohen Schüben (z. B. bis zu 16.200 N Spitze für DLMU Serie; bis zu 14.700 N Spitze für DLMF‑W Serie)
• Kühlungsoptionen: Luftkühlung (mehrere Serien), Wasser/Öl‑Kühlung (DLMF‑W Serie)
• Genauigkeit (Zweirichtungs‑Wiederholgenauigkeit): bis zu +0,2 µm (kernlos LM Serie); andere Serien bis +1 µm, +2 µm oder +3 µm je nach Modell
• Schutzarten: Standard oder IP65 für Wasser/Öl‑gekühlte Varianten
• Module verfügbar für lange Hübe mit hoher Steifigkeit und Tragfähigkeitsverhältnis (HZM Serie)
