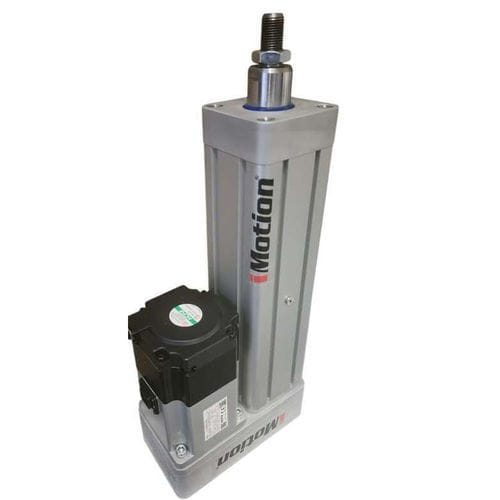

Elektrozylinder IMTK 63

KugelgewindespindelServomotorIP54

Übersicht
Der IMTK 63 wurde entwickelt, um zuverlässige elektrische Verstellungen für kompakte Maschinen zu liefern, die höhere Kräfte bei kontrollierten Investitionskosten benötigen. Kompakter Aufbau in Größe 63, zwei Kugelgewindeoptionen (16x5 und 16x10), Inline- oder Parallelantrieb und hohe Tragfähigkeit eignen sich für Hochvolumen-Produktionsanwendungen.

Leistungskennwerte

• Nennbetriebsforce: 2000 N
• Maximale Geschwindigkeit: 500 mm/s (abhängig von Gewinde und Motor)
• Standard maximale Hublänge: 1000 mm
• Wiederholgenauigkeit: <0.03 mm

Eigenschaften

• Zwei Kugelgewindeoptionen: 16x5 und 16x10 zur Anpassung von Kraft und Geschwindigkeit
• Hohe dynamische Kapazität: bis zu 10.700 N (abhängig vom Gewinde)
• Einbau in kompakte Maschinen: Größe 63 passt in kompakte Bauformen mit höheren Kraftanforderungen
• Zwei Motoranordnungen: Inline- und Parallelmontage
• Hohe Beschleunigung: bis zu 12 m/s² für Hochzyklen
• Optionale IP65-Schutzart (Standard IP54)

Allgemeine Daten und Gewindeleistung (Tabellen)
Allgemeine Daten
Zylindergröße: 63
Verfügbarer Gewindegang: 5 / 10 mm
Standard maximale Hublänge: 1000 mm
Maximale Beschleunigung: 12 m/s²
Wiederholgenauigkeit: <0.03 mm
Schutzart: IP54; IP65 optional
Motormontage: Inline oder parallel
Konformität: Maschinenrichtlinie 2006/42/EG

Leistung nach Gewindeoption
Gewindegröße: 16x5 · Dynamische Tragfähigkeit: 8,100 N · Statische Tragfähigkeit: 12,400 N · Maximale Geschwindigkeit*: 250 mm/s · Nennkraft: 2000 N
Gewindegröße: 16x10 · Dynamische Tragfähigkeit: 10,700 N · Statische Tragfähigkeit: 17,000 N · Maximale Geschwindigkeit*: 500 mm/s · Nennkraft: 2000 N

Hinweise
* Die maximale Geschwindigkeit hängt von der gewählten Motordrehzahl und den Anwendungsbedingungen ab.

Technische Abmessungen (Auswahl)
Inline-Motormontage (Abmessungen in mm)
A*: 96
B: 88
C: 11
D: 8
E: 32
F: 32
G: 27
H: M16x1.5
I: 75
J: 56.5
K: M8
L: 80

Parallel-Motormontage (Abmessungen in mm)
A*: 96
B: 47
C: 11
D: 8
E: 32
F: 32
G: 27
H: M16x1.5
I: 75
J: 56.5
K: M8
L: 163
M: 84

Befestigungs- und Motoroptionen

• Inline-Motormontage (kompakte Inline-Konfiguration)
• Parallel-Motormontage (parallele Konfiguration)
• Motoranordnungen unterstützen gängige Industrie-Servo-/Schrittmotoren; Inline- oder Parallel-Montage ermöglicht flexible Integration

Anwendungen

• Verpackungsmaschinen
• Montageautomation
• Pick-and-Place-Systeme
• Kompakte OEM-Maschinen
• Umrüstung von pneumatischen Zylindern
• Leichte industrielle Positionierung

Merkmale / Technische Spezifikationen

• Bezeichnung: IMTK 63
• Marke: iMotion
• Zylindergröße: 63
• Verfügbare Gewindegänge: 5 mm und 10 mm (Kugelgewindeoptionen)
• Standard maximale Hublänge: 1000 mm
• Maximale Beschleunigung: 12 m/s²
• Wiederholgenauigkeit: <0.03 mm
• Nennbetriebsforce: 2000 N
• Maximale Geschwindigkeit (16x5): 250 mm/s
• Maximale Geschwindigkeit (16x10): 500 mm/s
• Dynamische Tragfähigkeit (16x5): 8,100 N
• Statische Tragfähigkeit (16x5): 12,400 N
• Dynamische Tragfähigkeit (16x10): 10,700 N
• Statische Tragfähigkeit (16x10): 17,000 N
• Schutzart: IP54 Standard; IP65 optional für raue Umgebungen
• Motormontage: Inline oder Parallel
• Konformität: Maschinenrichtlinie 2006/42/EG
