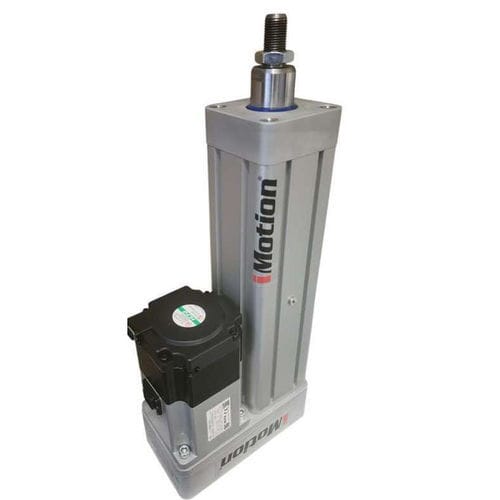

Elektrozylinder IMTK 40

SchraubenKugelgewindespindelIP54

Übersicht
Der IMTK 40 liefert gesteuerte elektrische lineare Bewegung für kompakte Industriemaschinen. Das Gehäuse in Baugröße 40, zwei Spindelsteigungen und wahlweiser Motoranbau in inline- oder Parallelanordnung ermöglichen die Integration in platzbegrenzte Produktionsanlagen und OEM-Maschinen.

Wesentliche Leistungswerte

• Nennkraft: 900 N
• Maximale Geschwindigkeit: 500 mm/s (abhängig von Spindel & Motor)
• Standard maximale Hubhöhe: 600 mm
• Wiederholgenauigkeit: <0.03 mm
• Maximale Beschleunigung: 12 m/s²

Hauptmerkmale / Vorteile

• Zwei Kugelgewinde-Optionen (12x5 und 12x10) zur Anpassung von Kraft und Geschwindigkeit
• Inline- oder parallele Motorbefestigung für flexible Maschinenlayouts
• Hohe dynamische Kapazität (bis zu 5.000 N je nach Gewindewahl)
• Kompaktes Gehäuse Baugröße 40 für begrenzte Einbauräume
• Beschleunigung bis 12 m/s² für hochfrequente Produktionszyklen
• Schutzart IP54 serienmäßig; IP65 optional für anspruchsvollere Umgebungen
• Entsprechend der Maschinenrichtlinie 2006/42/EG konstruiert

Technische Daten / Allgemeine Angaben
Zylindergröße: 40
Verfügbare Gewindesteigung: 5 / 10 mm
Standard maximale Hubhöhe: 600 mm
Maximale Beschleunigung: 12 m/s²
Wiederholgenauigkeit: <0.03 mm
Schutzart: IP54 (IP65 optional)
Motorbefestigung: Inline oder parallel
Konformität: Maschinenrichtlinie 2006/42/EG

Leistung nach Gewindeoption
Gewindegröße: 12x5 — Dynamische Tragfähigkeit: 5.000 N — Statische Tragfähigkeit: 8.600 N — Maximale Geschwindigkeit*: 250 mm/s — Nennkraft: 900 N
Gewindegröße: 12x10 — Dynamische Tragfähigkeit: 4.400 N — Statische Tragfähigkeit: 7.700 N — Maximale Geschwindigkeit*: 500 mm/s — Nennkraft: 900 N
* Die maximale Geschwindigkeit hängt von der Motordrehzahl und den Einsatzbedingungen ab.

Technische Abmessungen (Beispiele)
Inline-Motorbefestigung — Schlüsselmaße
A*: 93 mm
B: 63 mm
C: 10 mm
D: 6 mm
E: 24 mm
F: 25 mm
G: 22 mm
H: M12x1.25
I: 54 mm
J: 38 mm
K: M6
L: 60 mm

Parallele Motorbefestigung — Schlüsselmaße
A*: 93 mm
B: 42 mm
C: 10 mm
D: 6 mm
E: 24 mm
F: 25 mm
G: 22 mm
H: M12x1.25
I: 54 mm
J: 38 mm
K: M6
L: 122 mm
M: 71 mm

Anwendungen

• Verpackungsmaschinen
• Montageautomatisierung
• Pick-and-Place-Systeme
• Kompakte OEM-Maschinen
• Austausch / Umrüstung von Pneumatikzylindern
• Leichte industrielle Positionieraufgaben

Hinweise

• Die angegebenen Geschwindigkeitswerte basieren auf einer Motordrehzahl von 3.000 U/min; Last, Hub, Zykluszeit und Montage müssen gemeinsam bewertet werden.
• Fügen Sie bei der Berechnung der Gesamtbaulänge den gewählten Hubwert zur Dimension A hinzu.

Eigenschaften / technische Spezifikationen

• Modellserie: IMTK 40
• Zylindergröße: 40
• Verfügbare Gewindesteigungen: 5 mm, 10 mm
• Standard maximale Hubhöhe: 600 mm
• Referenz-Motordrehzahl: 3.000 U/min (Geschwindigkeitswerte auf dieser Basis berechnet)
• Typische maximale Geschwindigkeit: bis zu 500 mm/s (abhängig von Gewinde und Motorwahl)
• Maximale Beschleunigung: 12 m/s²
• Wiederholgenauigkeit: <0.03 mm
• Nennkraft: 900 N
• Dynamische / statische Tragfähigkeiten (12x5): 5.000 N / 8.600 N
• Dynamische / statische Tragfähigkeiten (12x10): 4.400 N / 7.700 N
• Schutzart: IP54 serienmäßig, IP65 optional
• Motorbefestigung: Inline oder parallel
• Konformität: Maschinenrichtlinie 2006/42/EG
