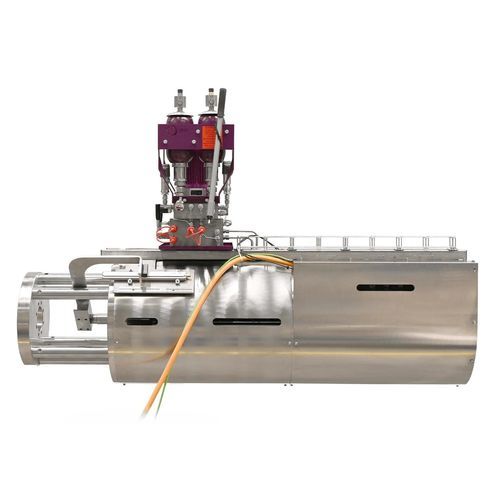

Hydraulischer Ventilantrieb ELE-TRAK

elektrischlinearmit Servomotor

Übersicht
ELE-TRAK ist ein kompakter elektrischer Stellantrieb, entwickelt für schnelle und präzise Steuerung von Dampf-, Wasser- und Gasventilen in Kraftwerks- und Öl-/Gasanwendungen. Der Antrieb ist vollständig eigenständig und benötigt lediglich elektrische Versorgung und Kommunikation, wodurch externe Pneumatik- oder Hydrauliksysteme entfallen. Ein dedizierter Schaltschrank mit vorkonfektionierten Kabeln übernimmt Motoransteuerung, Logiksteuerung und Kommunikation für die Integration.

Funktionalität und Betrieb

• Schnelle und genaue Ventilpositionierung über einen servomotorgetriebenen Elektrozylinder oder einen proportionalventilgesteuerten Hydraulikzylinder.
• Erhältlich in elektrischer oder hydraulischer Betätigungskonfiguration mit Wahl zwischen mechanischer oder hydropneumatischer Abdichtung.
• Auslösefunktionen mit mehreren Auslösemodi (Stay in Place, Trip Open, Trip Close) und optionaler SIL2-Funktionalität.
• Integrierte Mini-Hydraulikeinheit verfügbar in hydraulischen Konfigurationen.
• Hoher Korrosionsschutz mit optionalen Marine-Lackierungen und ATEX-Ausführungen.

Anwendungen

• Steuerung von Dampf-, Wasser- und Gasventilen in der Energieerzeugung und im Öl- & Gasbereich.

Dokumente und Medien auf der Produktseite

• Produktbroschüre mit dem Titel "ELE-TRAK Electric Actuator - Brochure" (PDF).

Eigenschaften / technische Daten

• Zertifizierung: PED; Machinery Directive; EMC; ROHS II
• Betriebsdruck: 220 bar
• Umgebungstemperatur: -10 bis 50 °C
• Versorgungsmedium: Hydrauliköl; Feuerbeständiges Fluid
• Materialoptionen: Aluminium; Edelstahl; Baustahl
• Zylinderdurchmesser: 50 bis 250 mm
• Maximaler Hub: 500 mm
• Ausführungsart: Doppelwirkend
• Manuelle Übersteuerung: Nein
