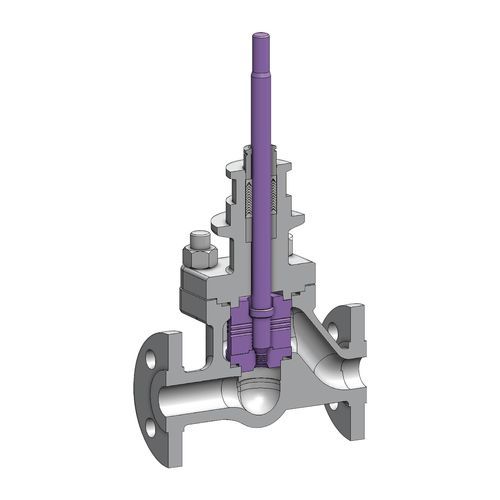

Pneumatisches Ventil LST

hydraulischelektrischfür Wasser

Überblick
LST (Longer Serviceable Trim) ist ein Upgrade-Trim, das entwickelt wurde, um Kavitation und Erosion bei Niederdurchflussbedingungen zu reduzieren, die Lebensdauer von Bauteilen zu verlängern und die Regelgüte in anspruchsvollen Flüssigkeitsanwendungen zu verbessern.

Wesentliche Vorteile

• Verlängert die Lebensdauer des Trims bis zu vierfach bei Niederdurchfluss
• Reduziert Kavitationserosion zum Schutz der Dichtflächen
• Verbessert Regelstabilität und Turndown in kritischen Anwendungen

Longer Serviceable Trim (LST) — Zusammenfassung
LST von IMI CCI ist eine Retrofit-Lösung für Regelventile der Serien 840 und 860, die am oder unterhalb ihres vorgesehenen Bereichs betrieben werden. Konventionelle Trims können bei kleinen Öffnungen hochgeschwindigkeitsströme und Kavitation an der Dichtfläche konzentrieren, was zu beschleunigtem Verschleiß, Leckage und verminderter Zuverlässigkeit führt. LST steuert den Ort des Druckabfalls und integriert gesteuerte Strömungsmerkmale, um bei kleinen Öffnungen stabile Regelung zu gewährleisten und kritische Bauteile zu schützen; dies verbessert die Leistung und verlängert die Lebensdauer in Flüssigkeitsanwendungen.

Wo Probleme auftreten
Bei geringem Durchfluss schließen sich die konstruierten Durchgänge des Ventils und die Regelung verlagert sich auf das Spiel zwischen Kolben und Käfig. Dadurch wird Energie konzentriert und Kavitation direkt an der Dichtfläche gefördert, was die Erosion beschleunigt und die Regelgüte verschlechtert.

Was LST verändert
LST verlagert den Druckabfall von der Dichtfläche weg und führt Merkmale ein, die Durchfluss und Geschwindigkeit innerhalb des Trims steuern. Das Ergebnis ist eine Verringerung der Kavitation an kritischen Punkten, stabilisierte Regelung bei kleinen Öffnungen und begrenzte Bauteilschäden, wodurch Wartungsintervalle verlängert und die Zuverlässigkeit über einen größeren Betriebsbereich erhöht werden.

Hauptmerkmale

• Kolbenvorderteil verschiebt die Vena contracta stromabwärts
• Labyrinth-Nuten reduzieren das Spalt-Cv
• Spaltregelung stabilisiert Niederdurchfluss
• Anti-Kavitations-Käfig-Design
• Schützt die Dichtfläche
• Erhält die Regelung bei kleinen Öffnungen
• Sanfter Übergang zum Vollstrom
• Retrofit-kompatibles Design
• Unterstützt hohe Rangeabilität
• Verlängert Wartungsintervalle

Technische Daten

• Konstruktionscodes: ASME B16.34
• Zertifizierung: PED; ATEX; CRN; TSG
• Material: Kohlenstoffstahl; Legierter Stahl; Edelstahl
• Max. ASME-Klasse: 1500
• Temperaturgrenzen (°C): -29 bis 260
• Stellungsgeber-Typ: Pneumatisch; Elektrisch; Hydraulisch
• Fluidtypen: Wasser; Flüssigkeit
• Trim-Kategorie: Einstufig; Mehrstufig
• Service-Kategorie: Allgemein
