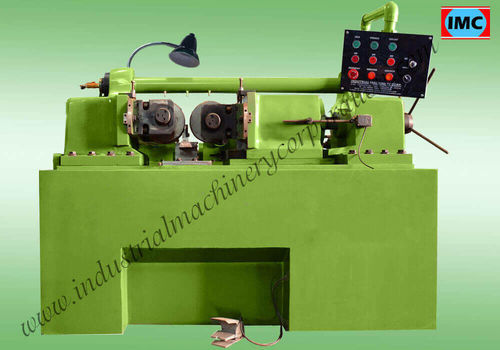

Kaltgewindewalzen Hydraulic Thread Rolling Machine 2 Roll

für die MetallwarenindustrieIndustrie

Produktübersicht
Die hydraulische Zweiwalzen-Gewinderollmaschine Industrial Machinery Corporation (IMC) ist für das Kaltumformen von Außengewinden auf Rohteilen für Schrauben, Bolzen und Werkzeuge ausgelegt. Gewinderollwerkzeuge pressen das Rohteil und formen das Gewinde durch plastische Verformung, geeignet für industrielle Serienfertigung.

Wesentliche Merkmale & Vorteile

• Kaltumformverfahren zur Erzeugung von Außengewinden (Schrauben, Bolzen, Werkzeuge).
• Fertigung aus industrietauglichen Materialien für Abrieb- und optionalen Wasserschutz.
• Schnelle Produktionszyklen mit konstruktionsbedingter Bedien- und Wartungsfreundlichkeit.
• Werksgeprüfte Maschinen: Qualitätskontrollen und Funktionstests vor dem Versand.
• Erhältlich in mehreren Modellen zur Anpassung an unterschiedliche Durchmesser und Produktionsanforderungen.

Verfügbare Optionen

• Gewindeart: METRIC, BSW, UNC, ACME, Trapezoidal, Two Start, Three Start, Others, Don't Know Exactly
• Maximale Gewindelänge erforderlich: 50 MM, 100 MM, 150 MM, 200 MM, Unlimited, Others, Don't Know Exactly
• Max. Durchmesser des Werkstücks: 25 MM, 40 MM, 50 MM, 80 MM, 100 MM, 120 MM, Others, Don't Know Exactly
• Einkaufszeitraum: Immediately; Within a week; Within 15 days; Within a month; Others; Don't Know Exactly
• Erwarteter Preis: benutzereingabefeld

Spezifikationstabelle
Hydraulic Machine Model | IMC-25 | IMC-40 | IMC-50 | IMC-80 | IMC-100 | IMC-120
Max. Pitch Can be Rolled (in mm) | 2.5 | 3.5 | 4.0 | 5.0 | 5.5 | 8
Max. Dia can be Rolled in feed (in mm) | 25 | 40 | 50 | 80 | 100 | 125
Max. Dia can be Through feed (in mm) | 16 | 28 | 35 | 40 | 64 | 76
Max. Rolling Length in feed (in mm) | 80 | 150 | 150 | 150 | 150 | 150
Max. Rolling Length Through feed | Indefinite | Indefinite | Indefinite | Indefinite | Indefinite | Indefinite
Max. Outer Dia. Thread Rolls (in mm) | 200 | 200 | 210 | 230 | 250 | 270
Spindle Dia (Bore Dia) (in mm) | 54 | 54 | 69.85 | 64 | 76 | 85
Max. Rolling Force | 8 Tons | 13 Tons | 15 Tons | 24 Tons | 30 Tons | 40 Tons
Power for Roll Spindles | 3 H.P. 1400 RPM | 5 H.P. 1400 RPM | 7.5 H.P. 1400 RPM | 10 H.P. 960 RPM | 15 H.P. 960 RPM | 20 H.P. 960 RPM
Power for Hydraulic Pump | 3 H.P. | 3 H.P. | 5 H.P. | 5 H.P. | 5 H.P. | 7.5 H.P.
Power for coolant pump | 0.1 H.P. | 0.1 H.P | 0.1 H.P | 0.1 H.P | 0.1 H.P | 0.1 H.P

Technische Daten

• Marke: Industrial Machinery Corporation (IMC).
• Modelle: IMC-25, IMC-40, IMC-50, IMC-80, IMC-100, IMC-120.
• Max. Pitch (mm) variiert je Modell: 2.5 → 8 mm (siehe Tabelle).
• Max. Rollendurchmesser in Zuführung (mm): 25, 40, 50, 80, 100, 125 je nach Modell.
• Max. Durchmesser für Durchlauf (mm): 16, 28, 35, 40, 64, 76 je nach Modell.
• Max. ROLL-Länge in Zuführung: bis zu 150 mm (IMC-25: 80 mm); Durchlauf-Länge ist bei allen Modellen unbegrenzt.
• Max. Außendurchmesser der Gewinderollen (mm): 200–270 je nach Modell.
• Spindelbohrungsdurchmesser (mm): 54, 69.85, 64, 76, 85 je nach Modell.
• Max. Rollkraft: 8–40 Tonnen je nach Modell.
• Antriebsleistung (Rollspindeln): von 3 H.P. bis 20 H.P.; Hydraulikpumpenleistung typ. 3–7.5 H.P.; Kühlerpumpe 0.1 H.P.
• Hauptanwendung: Bildung von Außengewinden auf Rohteilen (Schrauben, Bolzen, Werkzeuge) durch Kaltumformung.
• Materialien & Aufbau: gefertigt aus industrietauglichen Materialien für Langlebigkeit, Abrieb- und ggf. Wasserschutz.
• Betrieb: ausgelegt für Serienproduktion, einfache Bedienung und Wartung; Maschinen werkgeprüft vor Versand.
