Wechselrichtertechnologie Schweißsystem

pneumatischbeidseitighorizontal

Produktübersicht

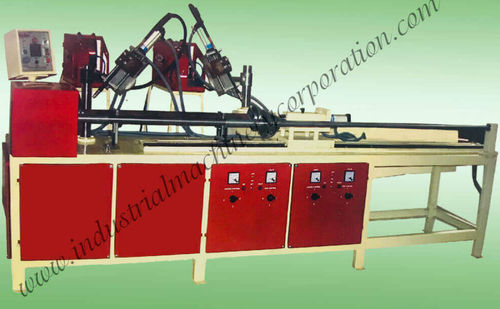

Horizontale Traversenschweißmaschine zum gleichzeitigen Halten und Schweißen von Traversenelementen. Die Einheit spannt die Elemente und bewegt die Schweißbrenner pneumatisch. Die Länge lässt sich über ein Schraubenradgetriebe an die Anforderungen anpassen. Winkel- und Positionsanpassungen ermöglichen unterschiedliche Fugen-Geometrien und Durchdringungskontrolle.

Anwendung / Funktion
Automatische Traversenschweißung wird eingesetzt, um Traversenelemente am Rohr ohne Zwischenverbindungen zu verschweißen und so eine reproduzierbare Großserienfertigung mit konstanter Ausrichtung zu gewährleisten. Typische Anwendungen: Fertigung von Traverseen für Gerüstsysteme und vorgefertigte Bauteile in Kombination mit weiteren Schweißmaschinen (Base jack, innerer Stützfuß, äußerer Stützfuß, Cuplock, Ringlock).

Spezifikationen (laut Tabelle)
Traversenschweißen: Beidseitig
Netzversorgung: Einphasig 220 V, 50/60 Hz
Geschwindigkeit: 2 bis 10 U/min
Antrieb: AC-Inverter-Typ
Motor: AC, 220 V, 3‑Phasen (angegeben)
Brennerklemmung: Pneumatisch
Längenverstellung: 500 bis 2500 mm (Schraubenrad); Spezifikationstabelle: 150 bis 2400 mm
Abmessungen (ft): L x B x H 11.3 x 2.5 x 5.3

Technische Merkmale

• Betrieb: Pneumatische Spannvorrichtung für Traversen und pneumatische Brennerbewegung
• Längenverstellmechanismus: Schraubenradantrieb (einstellbar 500–2500 mm; Tabelle: 150–2400 mm)
• Schweißwinkelverstellung: 360°-Fähigkeit für unterschiedliche Fugen
• Brennerklemmung: Pneumatischer Typ für präzise Positionierung
• Antrieb: AC-Inverter für kontrollierten Geschwindigkeitsbereich
• Motor: AC, 220 V (3‑Phasen angegeben)
• Geschwindigkeitsbereich: 2–10 U/min für gesteuerte Schweißzyklen
• Konfiguration: Beidseitiges Traversenschweißen
• Abmessungen (ft): L x B x H 11.3 x 2.5 x 5.3
