Mechanische Presse FormUmformBiege
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Betätigung
- mechanisch
- Funktion
- Form, Umform, Biege, Stanz
- Struktur
- Kolben, H-Gestell
- Kraft
Max: 500 tf
Min: 10 tf
- Schlagfrequenz (Schläge/min)
Max: 55 p/min
Min: 20 p/min
- Hub
Max: 200 mm
(7,874 in)Min: 55 mm
(2,165 in)
Beschreibung
Produktübersicht

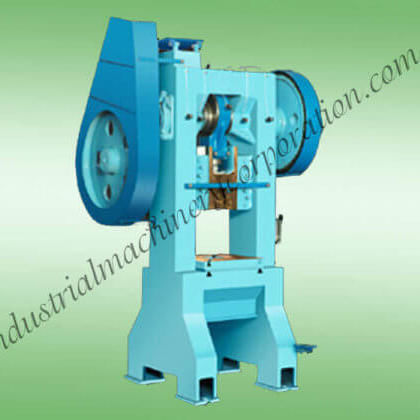

Die H‑Type Kraftpresse ist eine mechanische Stanzpresse für Blechumformung, Stanzen und Biegen im industriellen Einsatz. Die Maschinen werden aus präzisen Bauteilen gefertigt und in wichtigen Fertigungsstufen auf Maßhaltigkeit und Einlaufverhalten geprüft, um eine gleichbleibende Führung des Stößels und reproduzierbare Hubwerte zu gewährleisten. Verfügbare Kapazitäten: 10 bis 500 Ton für Einzelstation- und Durchlaufwerkzeug-Anwendungen.
Verfügbare Optionen
Spezifikationstabelle
Model | 10 Ton | 20 Ton | 30 Ton | 50 Ton | 75 Ton | 100 Ton | 150 Ton | 200 Ton | 250 Ton | 300 Ton | 400 Ton | 500 Ton
Bed Size | 300 X 350 | 350 X 400 | 400 X 450 | 450 X 500 | 550 X 600 | 600 X 650 | 650 X 700 | 750 X 800 | 800 X 850 | 900 X 950 | 1000 X 1050 | 1100 X 1100
Bed To Ram Bottom | 250 | 250 | 300 | 375 | 400 | 450 | 465 | 500 | 550 | 600 | 650 | 700
Stroke Length | 55 | 60 | 80 | 95 | 110 | 125 | 150 | 160 | 175 | 200 | 200 | 200
Gear Dia | 450 | 525 | 600 | 650 | 750 | 850 | 1000 | 1050 | 1200 | 1200 | 1200 | 1250
Crank Shaft Dia | 70 | 80 | 90 | 110 | 125 | 150 | 175 | 200 | 225 | 250 | 300 | 300
Fly Wheel Dia | 525 | 650 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1375 | 1500 | 1500
Hole in Ram Clamping Die | 25 | 28 | 32 | 40 | 45 | 50 | 55 | 60 | 70 | 80 | 100 | 110
No of Stroke per minute | 55 | 55 | 50 | 50 | 45 | 40 | 40 | 35 | 30 | 25 | 20 | 20
Power Required in HP | 2 | 2 | 3 | 5 | 7.5 | 10 | 15 | 20 | 25 | 25 | 30 | 35
Motor (RPM) | 1440 | 1440 | 1440 | 1440 | 1440 | 1440 | 1440 | 1440 | 1440 | 1440 | 1440 | 1440
Merkmale / Technische Daten
Die H‑Type Kraftpresse ist eine mechanische Stanzpresse für Blechumformung, Stanzen und Biegen im industriellen Einsatz. Die Maschinen werden aus präzisen Bauteilen gefertigt und in wichtigen Fertigungsstufen auf Maßhaltigkeit und Einlaufverhalten geprüft, um eine gleichbleibende Führung des Stößels und reproduzierbare Hubwerte zu gewährleisten. Verfügbare Kapazitäten: 10 bis 500 Ton für Einzelstation- und Durchlaufwerkzeug-Anwendungen.
Verfügbare Optionen
- Maximale Werkstückstärke
- Maximal benötigte Kraft (Ton)
- Gewünschte Modellnummer
- Erwarteter Preis
- Kaufzeitraum: Sofort / Innerhalb einer Woche / Innerhalb von 15 Tagen / Innerhalb eines Monats / Sonstiges / Unbekannt
Spezifikationstabelle
Model | 10 Ton | 20 Ton | 30 Ton | 50 Ton | 75 Ton | 100 Ton | 150 Ton | 200 Ton | 250 Ton | 300 Ton | 400 Ton | 500 Ton
Bed Size | 300 X 350 | 350 X 400 | 400 X 450 | 450 X 500 | 550 X 600 | 600 X 650 | 650 X 700 | 750 X 800 | 800 X 850 | 900 X 950 | 1000 X 1050 | 1100 X 1100
Bed To Ram Bottom | 250 | 250 | 300 | 375 | 400 | 450 | 465 | 500 | 550 | 600 | 650 | 700
Stroke Length | 55 | 60 | 80 | 95 | 110 | 125 | 150 | 160 | 175 | 200 | 200 | 200
Gear Dia | 450 | 525 | 600 | 650 | 750 | 850 | 1000 | 1050 | 1200 | 1200 | 1200 | 1250
Crank Shaft Dia | 70 | 80 | 90 | 110 | 125 | 150 | 175 | 200 | 225 | 250 | 300 | 300
Fly Wheel Dia | 525 | 650 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1375 | 1500 | 1500
Hole in Ram Clamping Die | 25 | 28 | 32 | 40 | 45 | 50 | 55 | 60 | 70 | 80 | 100 | 110
No of Stroke per minute | 55 | 55 | 50 | 50 | 45 | 40 | 40 | 35 | 30 | 25 | 20 | 20
Power Required in HP | 2 | 2 | 3 | 5 | 7.5 | 10 | 15 | 20 | 25 | 25 | 30 | 35
Motor (RPM) | 1440 | 1440 | 1440 | 1440 | 1440 | 1440 | 1440 | 1440 | 1440 | 1440 | 1440 | 1440
Merkmale / Technische Daten
- Verfügbare Modelle: 10 Ton, 20 Ton, 30 Ton, 50 Ton, 75 Ton, 100 Ton, 150 Ton, 200 Ton, 250 Ton, 300 Ton, 400 Ton, 500 Ton
- Bettgrößenbereich: 300 x 350 bis 1100 x 1100 mm (modellabhängig)
- Hubbereich: 55 bis 200 mm (modellabhängig)
- Benötigte Leistung: 2 HP bis 35 HP (modellabhängig)
- Motordrehzahl: 1440 RPM (alle Modelle)
- Schwungraddurchmesser: 525 bis 1500 mm
- Kurbelwellen-Ø: 70 bis 300 mm
- Schläge pro Minute: 20 bis 55 (modellabhängig)
