Motorisierte Presse

mechanischFormUmform

Produktübersicht

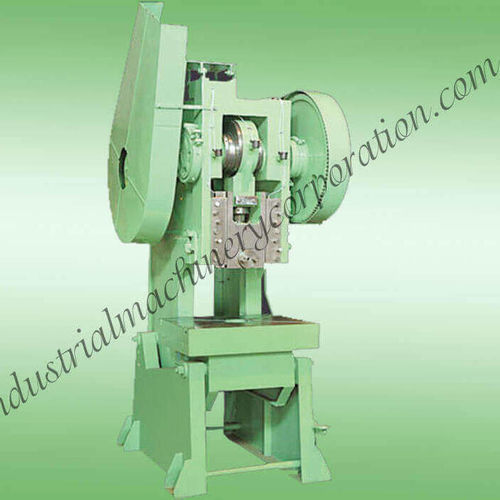

Die Exzenterpresse Typ C ist eine mechanische Stanz-/Umformmaschine für Blechumformungs- und Stanzanwendungen im Leicht- bis Schwerbereich. Verfügbar in Kapazitäten von 5 bis 250 Tonnen und mit Bettgrößen von 275×375 mm bis 850×1200 mm. Rahmenvarianten C und H sind lieferbar; die Maschine lässt sich nach Kundenanforderungen hinsichtlich Zuführung, Schmierung und Sicherheit ausstatten.

Materialien und Aufbau
Der Hauptrahmen wird aus gewalztem Stahlblech gefertigt. Die Kurbelwelle besteht aus legiertem Stahl und ist mit Bronzelagern ausgestattet, um lange Lebensdauer und ruhigen Lauf zu gewährleisten. Ram und Bett werden präzise ausgerichtet, um reproduzierbare Pressvorgänge sicherzustellen. Kritische Bauteile werden während der Fertigung geprüft, um Maßhaltigkeit zu gewährleisten.

Unterschiede zwischen Typ C und Typ H
Typ C deckt Kapazitäten von 5 bis 250 Tonnen ab und wird häufig eingesetzt, wenn offener Zugang zum Werkzeugbereich erforderlich ist. Typ H ist von 10 bis 250 Tonnen verfügbar und bietet erhöhte Steifigkeit für schwerere Umformungen. Sonstige mechanische Merkmale sind vergleichbar.

Funktionen & Optionen

• Automatische und manuelle Schmiersysteme
• Knock-out-Elektronik und Hand-Schutzvorrichtungen
• Einzel- und Doppelgetriebe-Versionen; auch ungegeared (direkt) verfügbar
• Pneumatische Zuführungen und Materialhandhabungsschnittstellen
• Gerade Hülsen und Werkzeugkragen verfügbar

Verfügbare Optionen (auswählbar)

• Maximale Werkstückdicke (Kundenangabe)
• Benötigte maximale Kraft in Tonnen (Kundenangabe)
• Modellnummer, an der Sie interessiert sind (Kundenangabe)
• Erwartetes Budget / Preisvorstellung (Kundenangabe)
• Kaufzeitpunkt: Sofort / Innerhalb einer Woche / Innerhalb von 15 Tagen / Innerhalb eines Monats / Sonstiges / Unklar

Spezifikationen der Exzenterpresse 'Typ C' (Tabelle)

• Modell 5 Ton — Bettgröße: 275 × 375 mm; Bett bis Ram-Boden: 225 mm; Hublänge: 50 mm; Zahnrad Ø: 350 mm; Kurbelwellen-Ø: 65 mm; Schwungrad-Ø: 475 mm; Loch im Ram: 22 mm; Hübe/min: 60; Leistung: 1 HP; Motor: 1440 U/min
• Modell 10 Ton — Bettgröße: 300 × 450 mm; Bett bis Ram-Boden: 250 mm; Hub: 50 mm; Zahnrad Ø: 450 mm; Kurbel-Ø: 70 mm; Schwungrad Ø: 525 mm; Loch: 25 mm; Hübe/min: 55; Leistung: 2 HP; Motor: 1440 U/min
• Modell 20 Ton — Bettgröße: 375 × 525 mm; Bett bis Ram-Boden: 250 mm; Hub: 60 mm; Zahnrad Ø: 525 mm; Kurbel-Ø: 80 mm; Schwungrad Ø: 650 mm; Loch: 28 mm; Hübe/min: 55; Leistung: 2 HP; Motor: 1440 U/min
• Modell 30 Ton — Bettgröße: 400 × 600 mm; Bett bis Ram-Boden: 300 mm; Hub: 80 mm; Zahnrad Ø: 600 mm; Kurbel-Ø: 90 mm; Schwungrad Ø: 700 mm; Loch: 32 mm; Hübe/min: 50; Leistung: 3 HP; Motor: 1440 U/min
• Modell 50 Ton — Bettgröße: 500 × 750 mm; Bett bis Ram-Boden: 375 mm; Hub: 95 mm; Zahnrad Ø: 650 mm; Kurbel-Ø: 110 mm; Schwungrad Ø: 800 mm; Loch: 40 mm; Hübe/min: 50; Leistung: 5 HP; Motor: 1440 U/min
• Modell 75 Ton — Bettgröße: 550 × 800 mm; Bett bis Ram-Boden: 400 mm; Hub: 110 mm; Zahnrad Ø: 750 mm; Kurbel-Ø: 125 mm; Schwungrad Ø: 900 mm; Loch: 45 mm; Hübe/min: 45; Leistung: 7,5 HP; Motor: 1440 U/min
• Modell 100 Ton — Bettgröße: 600 × 900 mm; Bett bis Ram-Boden: 450 mm; Hub: 125 mm; Zahnrad Ø: 850 mm; Kurbel-Ø: 150 mm; Schwungrad Ø: 1000 mm; Loch: 50 mm; Hübe/min: 40; Leistung: 10 HP; Motor: 1440 U/min
• Modell 150 Ton — Bettgröße: 700 × 1000 mm; Bett bis Ram-Boden: 465 mm; Hub: 150 mm; Zahnrad Ø: 1000 mm; Kurbel-Ø: 175 mm; Schwungrad Ø: 1100 mm; Loch: 55 mm; Hübe/min: 40; Leistung: 15 HP; Motor: 1440 U/min
• Modell 200 Ton — Bettgröße: 800 × 1150 mm; Bett bis Ram-Boden: 500 mm; Hub: 160 mm; Zahnrad Ø: 1050 mm; Kurbel-Ø: 200 mm; Schwungrad Ø: 1200 mm; Loch: 60 mm; Hübe/min: 35; Leistung: 20 HP; Motor: 1440 U/min
• Modell 250 Ton — Bettgröße: 850 × 1200 mm; Bett bis Ram-Boden: 550 mm; Hub: 175 mm; Zahnrad Ø: 1200 mm; Kurbel-Ø: 240 mm; Schwungrad Ø: 1300 mm; Loch: 70 mm; Hübe/min: 30; Leistung: 25 HP; Motor: 1440 U/min

Technische Merkmale

• Produkttyp: Exzenterpresse Typ C
• Verfügbare Modelle: 5, 10, 20, 30, 50, 75, 100, 150, 200, 250 Tonnen
• Bettgrößen: 275×375 mm bis 850×1200 mm je nach Modell
• Hublängen: 50 mm bis 175 mm je nach Modell
• Zahnraddurchmesser: 350 mm bis 1200 mm
• Kurbelwellendurchmesser: 65 mm bis 240 mm
• Schwungraddurchmesser: 475 mm bis 1300 mm
• Loch im Ram: 22 mm bis 70 mm
• Hübe/min: 30 bis 60 je nach Modell
• Leistungsbedarf: 1 HP bis 25 HP je nach Modell
• Motordrehzahl: 1440 U/min für alle gelisteten Modelle
• Konstruktion: Rahmen aus gewalztem Stahlblech; Kurbelwelle aus legiertem Stahl mit Bronzelagern
• Anpassungen: Optionen für Schmier‑system, Getriebeausführung, pneumatische Zuführungen und Sicherheitsausrüstung
