Manueller Werkzeugwechsler

für Roboterfür kollaborative Robotermanuell betätigt

Übersicht

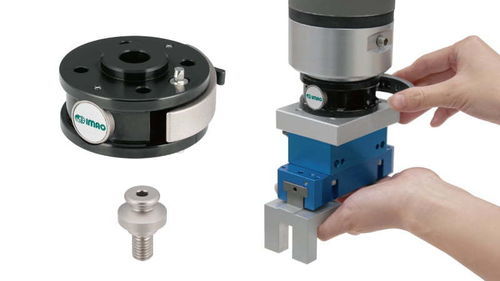

One-Touch-Werkzeugwechsler sind manuelle Wechselmodule für kollaborative Roboter. Sie ermöglichen schnelle und zuverlässige Werkzeugwechsel durch eine einfache Hebelbetätigung mit taktilem Klick und integriertem Sicherheitsverschluss. Die Spannstift-Schnittstelle unterstützt eine breite Palette von Werkzeugen und Greifern und minimiert die Anforderungen an die Werkzeugseite, wodurch die Integration in verschiedene Robotersysteme vereinfacht wird.

Einfache manuelle Bedienung
Werkzeugwechsel erfolgen mit einem einzigen Hebel — keine externe Druckluftversorgung, Verkabelung oder Sonderwerkzeuge erforderlich. Der taktile Klick bestätigt das sichere Verriegeln, und der integrierte Sicherheitsverschluss verringert das Risiko eines unbeabsichtigten Loslösens bei manuellen Eingriffen.

Sicherer Verriegelungsmechanismus
Beidseitig konische Spannbacken greifen den konischen Spannstift und ermöglichen starke Klemmkräfte bei geringem Hebelaufwand. Das Design basiert auf bewährten Spanntechnik-Prinzipien, um konsistente und wiederholbare Verriegelungsleistung für industrielle Anwendungen zu gewährleisten.

Flexible Werkzeuggestaltung
Die einfache Spannstift-Schnittstelle ermöglicht die Integration vieler Werkzeugtypen und Greifer bei minimaler Geometrie auf der Werkzeugseite. Diese Flexibilität erleichtert die Werkzeugentwicklung und die Anpassung an verschiedene Robotermodelle.

Kosteneffiziente Werkzeuge
Da auf der Werkzeuggesteite nur ein einfacher Spannstift erforderlich ist (keine komplexen Steckverbinder), kann das Werkzeug mit weniger Bauteilen gefertigt werden, was Kosten und Komplexität in Mehrfachwerkzeug-Anwendungen reduziert.

Produktlinie

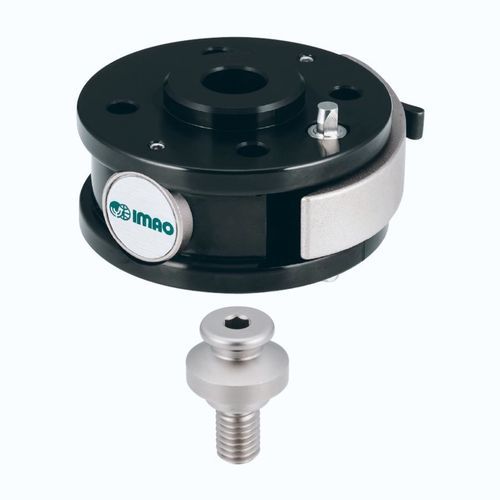

• Roboterseitiges Modul — QRMTC: Direkte Montage an ISO 9409-1-31.5-4-M5 und ISO 9409-1-50-4-M6 Roboterflanschen; hebelbetätigter Sicherheitsverschluss; beidseitig konische Spannbacken.
• Werkzeugseitiger Spannstift — QRMTC-M: Montagegewindeoptionen M6 und M8; einfache, kompakte Stift-Schnittstelle; einfache Integration in kundenspezifische Werkzeuge.

Multimedia
Demonstrations- und Produktvideos zeigen die Hebelbedienung, das taktile Verriegelungsfeedback und den Spannmechanismus in der Praxis.

Technische Daten

• Betrieb: Manuelle Hebelbetätigung, keine Druckluft oder Verkabelung erforderlich
• Sicherheit: Integrierter Sicherheitsverschluss zur Reduzierung unbeabsichtigter Freigaben
• Spannmechanismus: Beidseitig konische Spannbacken für Einrasten auf konischem Spannstift
• Schnittstelle: Einfache Spannstift-Schnittstelle für flexible Werkzeuge
• Roboter-Montagekompatibilität (QRMTC): ISO 9409-1-31.5-4-M5 und ISO 9409-1-50-4-M6
• Spannstift-Optionen (QRMTC-M): Montagegewinde M6 und M8
• Vorteile: Schnelle manuelle Werkzeugwechsel, taktiles Verriegelungsfeedback, reduzierte Werkzeugseitenkomplexität und -kosten
