Berechnungs-Softwaremodul Yarn Tenacity Testing Module

VisualisierungMessDatenerfassungs und -analyse

Übersicht
Das Modul zur Bestimmung der Garntenazität ist ein herunterladbares Plug-in für die Force Recorder Next series. Es wandelt gemessene Kraftwerte aus Garnzugversuchen basierend auf der Garnfeinheit (tex) in Tenacity um, zeigt die berechneten Ergebnisse an und ermöglicht flexibles Umschalten der Grafikachsen zur Auswertung.

Funktionen

• Berechnet und zeigt automatisch die Garntenazität zur Bewertung der Zugfestigkeit; berechnet außerdem Dehnung und Dehnungsrate anhand der Verschiebung zur Anfangslänge der Probe.
• Wählbare Einheiten für Tenacity: N/tex, cN/tex, N/dtex, cN/dtex; wählbare Einheiten für Dehnung: dimensionslos (⊿) und Prozent (⊿%).

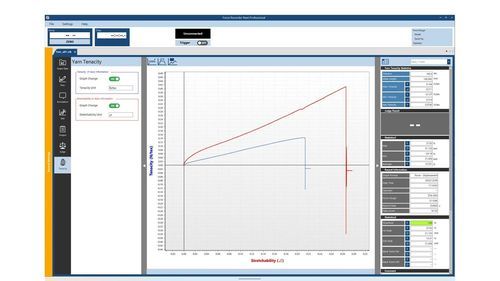

• Grafikachsenumschaltung zwischen Tenacity ⇔ Force (Y-Achse) und Dehnung ⇔ Verschiebung (X-Achse) für vielseitige Visualisierung.
• Exportiert Tenacity-Daten über dedizierte Berichtsvorlagen oder im CSV-Format zur weiteren Analyse.

Zusätzliche Hinweise

• Die Funktion entspricht teilweise Industriestandards zur Bewertung von Garnen und Fasern, einschließlich JIS L1095.
• Zur Aktivierung ist IMADA Download Card Basic erforderlich.

Technische Daten

• Produkttyp: Plug-in-Software, herunterladbares Produkt für Force Recorder Next series.
• Hauptfunktion: Umwandlung der gemessenen Kraft aus Garnzugtests in Tenacity basierend auf der Garnfeinheit (tex) und Anzeige der Ergebnisse.
• Grafikfunktionen: Achsenumschaltung (Tenacity vs Force, Dehnung vs Verschiebung).
• Unterstützte Tenacity-Einheiten: N/tex, cN/tex, N/dtex, cN/dtex.
• Unterstützte Dehnungseinheiten: ⊿ (dimensionslos), ⊿%.
• Datenexport: dedizierte Berichtsvorlagen und CSV-Format.
• Normenkonformität: Teilweise konform mit JIS L1095 und verwandten Normen zur Garn-/Faserbewertung.
• Anforderung: Zur Aktivierung ist IMADA Download Card Basic erforderlich.

Kompatibilität / Systemanforderungen

• Kompatibel mit Force Recorder Next series. Für Details zu kompatiblen Firmware-/Software-Versionen und zur Aktivierung wenden Sie sich an den Anbieter.
