Softwaremodul für Dehnungstest

Konvertierungzur Berechnung des DruckverlustesPlug-in

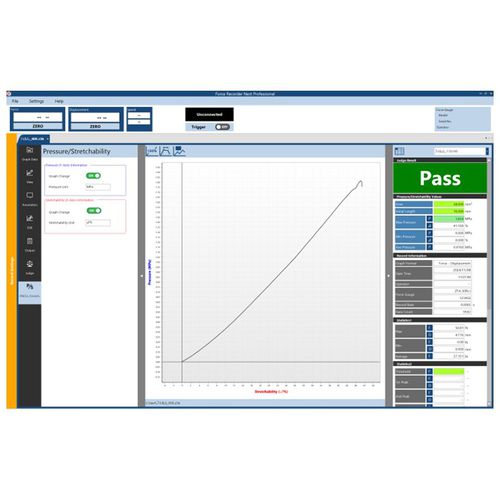

Das Druck-/Dehnbarkeitsmessmodul ist ein Plug-in für den Force Recorder Next Series, das die Umrechnung von Kraft in Druck und von Weg in Dehnbarkeit sowie die Anzeige der Ergebnisse ermöglicht. Wenn Sie einen Druck-/Zugversuch durchführen, nachdem Sie die Querschnittsfläche der Probe und die Kontaktfläche der Befestigung an der Probe eingestellt haben, wird das Messergebnis (Kraftwert) umgerechnet und als Kraftwert pro Flächeneinheit (=Druck) angezeigt. Wenn Sie einen Druck-/Zugversuch durchführen, nachdem Sie die ursprüngliche Länge/Höhe der Probe eingestellt haben, wird der Verschiebungsbetrag umgerechnet und als Dehnbarkeit/Dehnbarkeitsrate angezeigt. Die Y-Achse (Druck ⇔ Last) und die X-Achse (Dehnung ⇔ Verschiebung) des Diagramms können ebenfalls umgeschaltet werden. Die Ergebnisse der Druck-/Dehnbarkeitsumrechnung können in eine spezielle Berichtsvorlage, CSV usw. ausgegeben werden. Voreingestellte Bedingungen können vor dem Beginn der Messung registriert werden, was ein reibungsloses Umschalten der Bedingungen entsprechend der Probe erleichtert und die Effizienz verbessert. *Download Card Basic ist erforderlich. Funktion Konvertieren Sie den Messwert von Kraft und Weg beim Zusammendrücken/Ziehen der Probe in den Kraftwert pro Flächeneinheit und zeigen Sie die Konvertierungsdaten mit einem Diagramm an. Konvertieren Sie das Messergebnis der Dehnungs-/Kontraktionsmenge, wenn die Probe zusammengedrückt/gezogen wird, in die Dehnbarkeit/Dehnbarkeitsrate und zeigen Sie die Konvertierungsdaten in einem Diagramm an. Dadurch können wir die angewandte Kraft und den Grad der Verformung unabhängig von der Probengröße bestimmen. Einfache Ausgabe der Druck-/Dehnbarkeitsmessdaten des Druck-/Zugversuchs über spezielle Berichtsvorlagen, CSV, etc.
