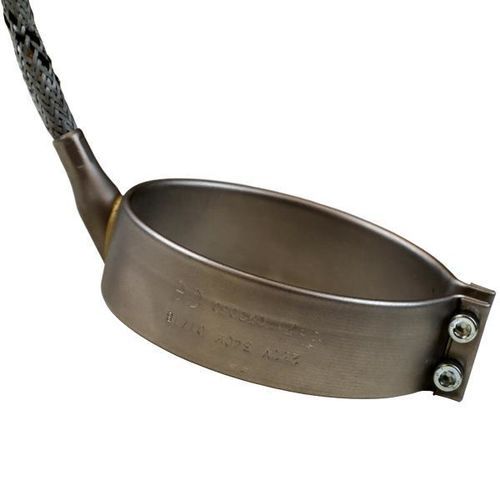

Heizgerät für Düsen 130-Z170 series

StrömungEdelstahl

BeschreibungDüsenheizer für Extrusion und Spritzgießen von Kunststoffprofilen, Rohren, Schläuchen und ähnlichen Kunststoffprodukten. In Serie am Extruder installiert, liefern sie die erforderliche Wärme, um Kunststoffgranulate zu schmelzen und die Schmelze während des Herstellungsprozesses auf Temperatur zu halten. Gehäuse aus Edelstahl AISI304; Einsatztemperatur bis 400°C.

Schmelzbare Kunststoffe

• ABS (Acrylnitril-Butadien-Styrol)
• PA (Polyamid)
• PC (Polycarbonat)
• PE (Polyethylen)
• PP (Polypropylen)
• PS (Polystyrol)
• PVC (Polyvinylchlorid)
• TPE (thermoplastisches Elastomer)
• und andere

KabelausgangAxialer Kabelausgang 45° standardmäßig. IHP fertigt auch radiale und tangentiale Ausführungen sowie axiale Ausgänge 5°/15°/30° zusätzlich zum 45°. Sonderwinkel auf Anfrage erhältlich.

Technische Daten

• Flächenbelastung: bis zu 8 W/cm²
• Arbeitstemperatur: bis zu 400°C
• Standardversorgung: 230 V (andere Spannungen auf Anfrage)
• Optional eingebautes Thermoelement: Typ J
• Widerstandsdraht: Nickel/Chrom 80/20
• Dämmung: reine Mikanit
• Gehäuse: Edelstahl AISI304
• Kabelausgang: axial 45° Standard; radial/tangential und andere axiale Winkel verfügbar
• Metallgeflochtenes Anschlusskabel: 1000 mm mit Schutzleiter
• Größte Standardmaße: ø110 x 60 mm

Standardprogramm130-Z17025030 | 25 | 30 | 130
130-Z17030025 | 30 | 25 | 130
130-Z17030030 | 30 | 30 | 170
130-Z17030035 | 30 | 35 | 200
130-Z17030040 | 30 | 40 | 230
130-Z17035025 | 35 | 25 | 160
130-Z17035030 | 35 | 30 | 200
130-Z17035035 | 35 | 35 | 240
130-Z17035040 | 35 | 40 | 270
130-Z17035045 | 35 | 45 | 310
130-Z17040025 | 40 | 25 | 190
130-Z17040030 | 40 | 30 | 230
130-Z17040035 | 40 | 35 | 270
130-Z17040040 | 40 | 40 | 310
130-Z17040045 | 40 | 45 | 350
130-Z17042025 | 42 | 25 | 200
130-Z17042030 | 42 | 30 | 240
130-Z17042035 | 42 | 35 | 290
130-Z17042040 | 42 | 40 | 330
130-Z17045025 | 45 | 25 | 210
130-Z17045030 | 45 | 30 | 260
130-Z17045035 | 45 | 35 | 310
130-Z17045040 | 45 | 40 | 350
130-Z17045045 | 45 | 45 | 400
130-Z17045050 | 45 | 50 | 450
130-Z17045055 | 45 | 55 | 490
130-Z17050020 | 50 | 20 | 190
130-Z17050025 | 50 | 25 | 240
130-Z17050030 | 50 | 30 | 290
130-Z17050035 | 50 | 35 | 340
130-Z17050040 | 50 | 40 | 390
130-Z17050050 | 50 | 50 | 500
130-Z17050060 | 50 | 60 | 600
130-Z17055020 | 55 | 20 | 210
130-Z17055025 | 55 | 25 | 270
130-Z17055030 | 55 | 30 | 320
130-Z17055035 | 55 | 35 | 380
130-Z17055040 | 55 | 40 | 430
130-Z17055050 | 55 | 50 | 540
130-Z17060020 | 60 | 20 | 230
130-Z17060025 | 60 | 25 | 290
130-Z17060030 | 60 | 30 | 350
130-Z17060035 | 60 | 35 | 410
130-Z17060040 | 60 | 40 | 470
130-Z17060050 | 60 | 50 | 600
130-Z17060060 | 60 | 60 | 720
130-Z17065020 | 65 | 20 | 250
130-Z17065025 | 65 | 25 | 320
130-Z17065030 | 65 | 30 | 380
130-Z17065035 | 65 | 35 | 450
130-Z17065040 | 65 | 40 | 520
130-Z17065050 | 65 | 50 | 650
130-Z17070020 | 70 | 20 | 270
130-Z17070025 | 70 | 25 | 340
130-Z17070030 | 70 | 30 | 410
130-Z17070035 | 70 | 35 | 490
130-Z17070040 | 70 | 40 | 560
130-Z17070050 | 70 | 50 | 700
130-Z17070060 | 70 | 60 | 840
130-Z17075020 | 75 | 20 | 290
130-Z17075025 | 75 | 25 | 370
130-Z17075030 | 75 | 30 | 440
130-Z17075035 | 75 | 35 | 520
130-Z17075040 | 75 | 40 | 560
130-Z17075050 | 75 | 50 | 750
130-Z17075060 | 75 | 60 | 900
130-Z17080020 | 80 | 20 | 310
130-Z17080025 | 80 | 25 | 390
130-Z17080030 | 80 | 30 | 470
130-Z17080035 | 80 | 35 | 560
130-Z17080040 | 80 | 40 | 640
130-Z17080050 | 80 | 50 | 800
130-Z17080060 | 80 | 60 | 960
130-Z17085020 | 85 | 20 | 330
130-Z17085025 | 85 | 25 | 420
130-Z17085030 | 85 | 30 | 500
130-Z17085035 | 85 | 35 | 590
130-Z17085040 | 85 | 40 | 680
130-Z17085050 | 85 | 50 | 850
130-Z17085060 | 85 | 60 | 1020
130-Z17090020 | 90 | 20 | 350
130-Z17090025 | 90 | 25 | 440
130-Z17090030 | 90 | 30 | 540
130-Z17090035 | 90 | 35 | 630
130-Z17090040 | 90 | 40 | 720
130-Z17090050 | 90 | 50 | 900
130-Z17090060 | 90 | 60 | 1080
130-Z17095020 | 95 | 20 | 370
130-Z17095025 | 95 | 25 | 470
130-Z17095030 | 95 | 30 | 570
130-Z17095035 | 95 | 35 | 660
130-Z17095040 | 95 | 40 | 760
130-Z17095050 | 95 | 50 | 950
130-Z17095060 | 95 | 60 | 1150
130-Z17100020 | 100 | 20 | 380
130-Z17100025 | 100 | 25 | 500
130-Z17100030 | 100 | 30 | 600
130-Z17100035 | 100 | 35 | 700
130-Z17100040 | 100 | 40 | 800
130-Z17100050 | 100 | 50 | 1000
130-Z17100060 | 100 | 60 | 1200

Merkmale / technische Spezifikationen

• Flächenbelastung: bis zu 8 W/cm²
• Arbeitstemperatur: bis zu 400°C
• Standardversorgung: 230 V (andere Spannungen auf Anfrage)
• Optionales eingebautes Thermoelement: Typ J
• Widerstandsdraht: NiCr 80/20
• Dämmung: reine Mikanit
• Gehäuse: Edelstahl AISI304
• Kabelausgangsoptionen: axial 45° Standard; radial und tangential verfügbar; axial 5°/15°/30°/45°
• Metallgeflochtenes Anschlusskabel: 1000 mm mit Schutzleiter
