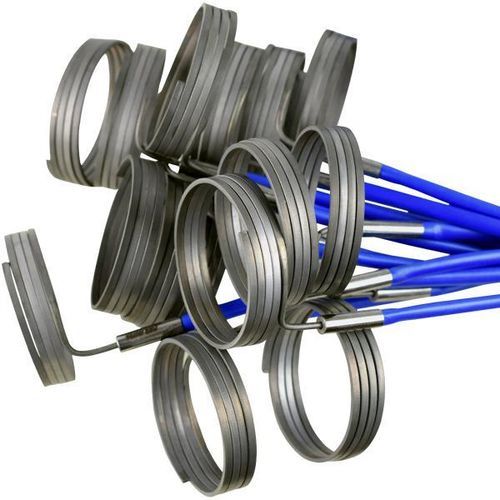

Wendelrohrpatrone

Beschreibung
Spulenheizer bieten hohe Flexibilität und können durch Aufspiralisieren von geraden Heizprofilen und -rohren an Düsen und Leitungen von Maschinen angepasst werden. Diese Heiztechnik wird häufig in der Halbleiterfertigung, bei Leiterplatten, in der Pharmaindustrie, der Kunststoffverarbeitung, Gießerei, Verpackungsindustrie und in der Laborgerätefertigung eingesetzt.

Eigenschaften
Die Spulenheizer sind mit einem Gehäuse aus Edelstahl oder Nickel ausgestattet und erreichen Flächenbelastungen bis zu 32 W/cm². Die Wärmeabfuhr kann durch Vergießen der Spule in Messing oder Kupfer weiter erhöht werden. Optional erhältliche Gehäuse mit Spannschrauben fungieren als Reflektoren und erleichtern die Montage. Die Heizungen sind auch in geraden Längen zur eigenen Anpassung lieferbar. Zur präzisen Regelung können optional Thermoelemente Typ J oder K integriert werden.

Technische Daten
Flächenbelastung bis zu 32 W/cm²
Betriebstemperatur bis zu 750°C
Gehäuse aus Edelstahl oder Nickel
Übliche Versorgung 48V, 110V, 230V und 380V
Isolationsmaterial: Magnesiumoxid (MgO)
Leistungstoleranz ±10%
Isolierung ≥ 5 MΩ bei Prüfspannung 500V DC
Leckstrom ≤ 0,5 mA bei Prüfspannung 253V AC
Hochspannungsprüfung 800V AC
Integriertes Thermoelement Typ J oder K (optional)
Zuleitung 1000 mm aus PTFA (Nickel‑Teflon) als Standard

Spezifikationen

• Flächenbelastung bis zu 32 W/cm²
• Betriebstemperatur bis zu 750°C
• Gehäuse aus Edelstahl oder Nickel
• Übliche Versorgung 48V, 110V, 230V und 380V
• Isolationsmaterial: Magnesiumoxid (MgO)
• Leistungstoleranz ±10%
• Isolierung ≥ 5 MΩ bei Prüfspannung 500V DC
• Leckstrom ≤ 0,5 mA bei Prüfspannung 253V AC
• Hochspannungsprüfung 800V AC
• Integriertes Thermoelement Typ J oder K (optional)
• Zuleitung 1000 mm aus PTFA (Nickel‑Teflon) als Standard
