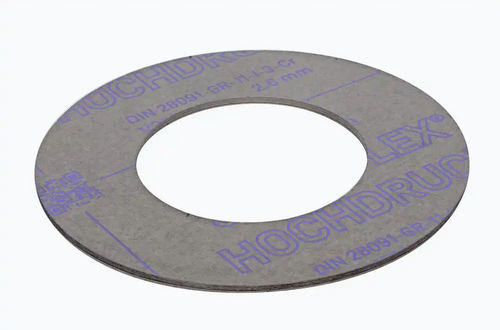

Flache Dichtung 3885FD01rundEdelstahlGraphit
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- flach
- Form
- rund
- Material
- Graphit
- Weitere Eigenschaften
- Mehrschicht
- Temperatur
Max: 550 °C
(1.022 °F)Min: -269 °C
(-452 °F)- Grenzdruck
250 bar
(3.625,9 psi)
Beschreibung
Die Flachdichtung besitzt einen mehrlagigen, kleberfreien Verbundaufbau. Die Graphitfolien (Typ Z) sind 0,5 mm und die Edelstahlfolien 0,05 mm dick. Die Decklagen sind imprägniert.
Dichtungskennwerte DIN 2505 V
K0×Kd [N/mm] - 18 × bd
k1 [mm] - 1,3 × bd
Dichtungskennwerte DIN 28090
бVO [N/mm²] - 270
бVU 0,1 [N/mm²] - 18
m (DIN 28090) - 1.3
бBO 300 °C [N/mm²] - 210
Dichtungskennwerte ASME
m (ASME) - 2.5
Y [PSI] - 2500
Freigaben und Prüfberichte
TA Luft 2002 (VDI 2440/2200)
Ausblassicherheit
VdTÜV Merkblatt Dichtung 100
BAM Sauerstoff (gasförmig)
BAM Sauerstoff (flüssig)
DVGW (DIN 3535-6)
EG 1935/2004
Flanschformen
Ebene Dichtleiste (Form IBC) -
Nut- und Feder (Form TG) -
Vor-Rücksprung (Form SR) -
Apparateflansch -
Mit Stegen
