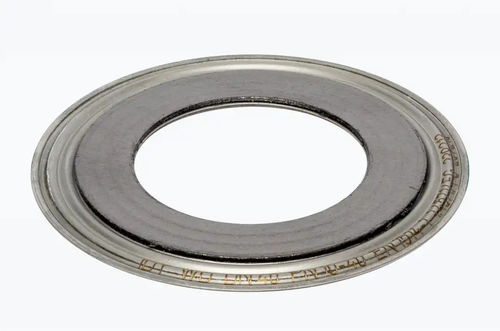

Flache Dichtung 8711WD12

rundEdelstahlGraphit

Die Dichtung besteht aus einem gewellten Edelstahlblech (1.4571), das beidseitig mit Graphit teilbelegt ist. Durch die Teilbelegung wird eine Verringerung der Dichtfläche und eine Erhöhung der spezifischen Flächenpressung erreicht. Das Dichtsystem kommt zum Einsatz bei Anwendungsfällen, bei denen nur geringe Flächenpressungen realisierbar sind. Der nicht belegte Bereich dient nur zur Zentrierung der Dichtung im Flansch. Dichtungskennwerte DIN 2505 V K0×Kd [N/mm] - 12 × bd k1 [mm] - 1,1 × bd Dichtungskennwerte DIN 28090 бVO [N/mm²] - 230 бVU 0,1 [N/mm²] - 12 m (DIN 28090) - 1.1 бBO 300 °C [N/mm²] - 200 Dichtungskennwerte ASME m (ASME) - 2.5 Y [PSI] - 2000 Freigaben und Prüfberichte TA Luft 2002 (VDI 2440/2200) DIN EN13555 (TA Luft 2021) Fire Safe Test Ausblassicherheit DVGW (DIN 3535-6)
