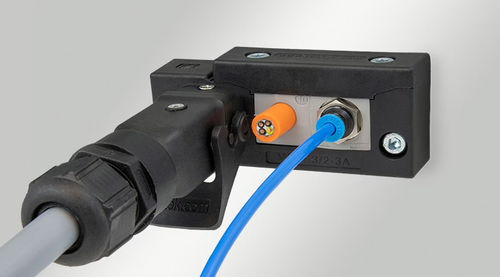

Modulschnittstelle mit Relais MIS series

Das modulare Interface-System (MIS) ist eine teilbare Kabeleinführung für Leitungen mit und ohne Stecker in Kombination mit Industriesteckverbindern 3A oder 4A. Ein Industriesteckverbinder der Größe 3A oder 4A kann direkt auf den Rahmen gesteckt werden. Leitungen von 1 bis 15 mm Durchmesser können zusätzlich eingeführt, abgedichtet und gleichzeitig gemäß DIN EN 62444 zugentlastet werden. Die Kabeleinführungsleiste besteht aus einem Rahmen (Anbaugehäuse für den Einsatz 3A/4A Buchse), einem Deckel, zwei Schrauben und einem Verriegelungselement. Das Gegenstück besteht aus einem Gehäuse für den Einsatz 3A/4A Stift und einer Kabelverschraubung, wahlweise M20 für Kabeldurchmesser von 6 - 12 mm oder M25 für Kabeldurchmesser von 13 - 18 mm. Das MIS ist kompatibel und CE-konform mit zahlreichen Einsatz-Herstellern (Harting, Ilme, Phoenix Contact, TE Connectivity, Weidmüller, Lapp, Amphenol, Molex, RS Pro, ...) Die Kabeltüllen werden in den Rahmen eingesetzt und dabei automatisch im Rahmen fixiert. Nach vollständiger Bestückung wird der Abschlussdeckel aufgeschraubt. Anschließend wird der Stecker aufgesteckt und mit dem integrierten Bügel verrastet. Für nicht benötigte Steckverbindungen ist ein Schutzdeckel verfügbar. Dieser Deckel ist separat als Zubehör erhältlich. Die Kombination von Industriesteckverbinder und Kabeleinführung spart weitere Ausbrüche und damit Platz.
