IP65-Kabeldurchführungsplatten KEL-FW series

IP6490°-WinkelIP55

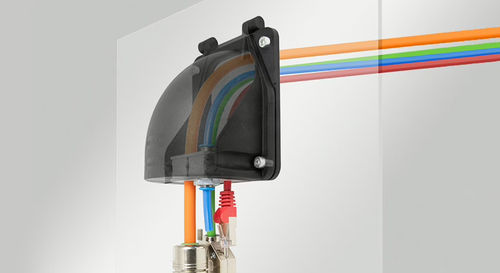

Der teilbare Flanschwinkel KEL-FW ist ideal geeignet, um Leitungen mit oder ohne Stecker im 90° Winkel über einen großen Biegeradius (max. 150 mm) einzuführen und mit IP65 abzudichten. Der aufklappbare Deckel des neuen Flanschwinkels KEL-FW ist durch ein Scharnier mit dem Anbaugehäuse fest verbunden und somit unverlierbar. Das System ist dadurch sehr einfach und schnell zu montieren. Der KEL-FW wird vorab an den beiden hinteren Bohrlöchern am Gehäuse verschraubt und dann mit den gewünschten Kabeltüllen bestückt. Anschließend wird der Deckel heruntergeklappt, arretiert und an den beiden vorderen Bohrlöchern mit dem Gehäuse verschraubt. Der KEL-FW ist mit einer integrierten Dichtung ausgestattet und erreicht dadurch die hohe Schutzart IP65 (bei Verwendung von Einfach-Kabeltüllen). Eine zusätzliche Flachdichtung für die Wandmontage ist im Lieferumfang enthalten. Für den Ausbruch bietet icotek einen passenden Blechlocher an. Es können Leitung mit einem Durchmesser von bis zu 35 mm eingeführt und nach DIN EN 62444 zugentlastet werden. Nachrüstungen und Servicearbeiten sind problemlos und schnell durchführbar. Technische Daten Schutzart IP (EN 60529) - IP65, IP64, IP55, IP54 Brandklasse - UL94-V0, selbstverlöschend Temperaturbereich - -40 C° bis 90 C° Material - Polyamid Montageart - Schrauben Eigenschaften - silikonfrei, halogenfrei Vorteile Unverlierbarer Deckel Integrierte Dichtung Kabeleinführung im 90° Winkel zum Gehäuse Großer Biegeradius der geführten Leitungen möglich (r max. = 150 mm) Mechanischer Schutz der Leitung und Spritzwasserschutz an der Einführungsstelle Garantieerhalt konfektionierter Leitungen
