Picking-Regal COMPATTA

Warenlagerfür die LebensmittelindustrieMehrplatz

Präsentation

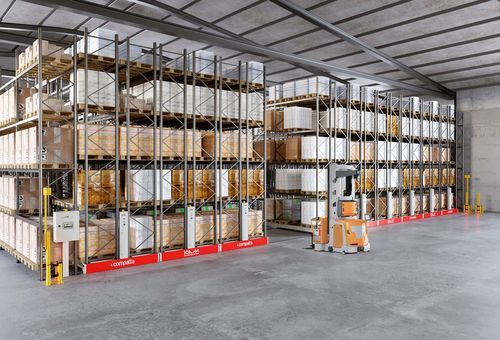

COMPATTA ist das kompaktierbare mobile Regalsystem für die dichte Lagerung von schweren und sperrigen Lasten. Es handelt sich um ein halbautomatisches Lager, bestehend aus Regalen auf mobilen Basen, die mittels eines Antriebsmechanismus auf im Boden integrierten Schienen fahren. Die Bewegung der mobilen Basen ermöglicht das Öffnen eines Zugangsaufgangs zum Material; der Bediener kann den Gang über den Knopf an der Basis oder per Funkfernsteuerung öffnen oder schließen.

Funktionsweise
Die typische Ablaufsequenz umfasst:

• Operator-Login (über optionales Tablet, RFID oder Eingabe Benutzername/Passwort).
• Suche oder Anforderung des Materials im Verwaltungssystem.
• Freigabe der Bewegung mittels dediziertem Gerät/Schalter.
• Öffnen des gewählten Gangs durch Motorisierung der mobilen Basen.
• Entnahme- oder Einlagerungsoperation durch den Bediener; Freigabe und Logout nach Abschluss der Tätigkeit.

Sicherheit und Steuerung
Fotoelektrische Schleusen an den Eingängen, entlang der Servicegänge und an den mobilen Basen stoppen die Bewegung sofort bei Personen- oder Hinderniserkennung. Jede Bewegung erfordert die betriebliche Freigabe über einen Schalter am Hauptschaltschrank oder an den Schaltschränken an jeder mobilen Basis.

Hauptvorteile

• Platzoptimierung: Flächenersparnis von über 40% gegenüber traditionellen Systemen.
• Erhöhte Kapazität: Steigerung der Lagerkapazität um bis zu über 80% bei gleicher Grundfläche.
• Hohe Zugänglichkeit und Selektivität der Materialien.
• Möglichkeit zur Wiederverwendung bestehender Regale.
• Reduzierung der Energiekosten, insbesondere in Kühlräumen.
• Modulares Design und erweiterbar über die Zeit.

Hauptanwendungen
Palletlager für Produkte mit mittlerer bis geringer Umschlagshäufigkeit; Zwischen- oder Versandlager; Lagerung von Profilen, Coils, langen oder unregelmäßigen Teilen; Lagerung in gekühlten Umgebungen bis -30°C. Geeignet für Paletten und Waren unterschiedlicher Größe und Gewicht, auch in Kühlbereichen.

Verwaltbare Ladungsarten

• Paletten
• Lange Bauteile
• Coils / Rollen
• Behälter / Kisten

Bewegung und Integrationen
Verschiebung der Basen auf im Boden integrierten Schienen mit motorisiertem Mechanismus; Steuerung über Knopf an der Basis oder Funkfernbedienung (Systeme Relax, Lux, Picking). Möglichkeit zur Integration von Barcode- und RFID-Lesern für Identifikation und Nachverfolgung der Materialien.

Software
ICON ist die webbasierte Software zur Steuerung von COMPATTA: mehrsprachige, multi-machine Applikation, ausgelegt für die Schnittstelle zu gängigen WMS- und ERP-Systemen. Sie bietet schnelle Reaktionszeiten, optimierte Pfadverarbeitung und die Vergabe spezifischer Benutzerberechtigungen.

Merkmale / technische Daten

• System: kompaktierbares halbautomatisches Lager basierend auf mobilen Regalen.
• Mobile Basen: Längen bis zu 70 m.
• Maximale Tragfähigkeit: bis zu 48 t (maximale Kapazität pro Konfiguration).
• Design: modulare, erweiterbare Struktur, mit Erdbebenoption.
• Sicherheit: fotoelektrische Barrieren an Einfahrten und entlang der Gänge; Freigabeschalter für Bewegungen.
• Steuerung: Motorisierung auf im Boden integrierten Schienen; Steuerung über Knopf an der Basis, Funkfernbedienung oder Tablet (optional, inkl. RFID).
• Optionale Schnittstellen: Barcode-Leser, RFID; Verwaltung per Funkfernbedienung (Relax, Lux, Picking).
• Software: ICON, web-basiert, mehrsprachig, multi-machine, WMS/ERP-Integration; Benutzeroberfläche mit Touchscreen-Konsole und Windows-basierter GUI.
• Betriebsumgebung: geeignet für normale und gekühlte Umgebungen (bis -30°C).
• Platz-/Kapazitätsvorteile: Flächenersparnis >40% und Kapazitätssteigerung bis über 80% gegenüber traditionellen Regalen.
