Gateway für Kommunikation S7++ HS

IndustrieTCPEthernet

Kurzbeschreibung

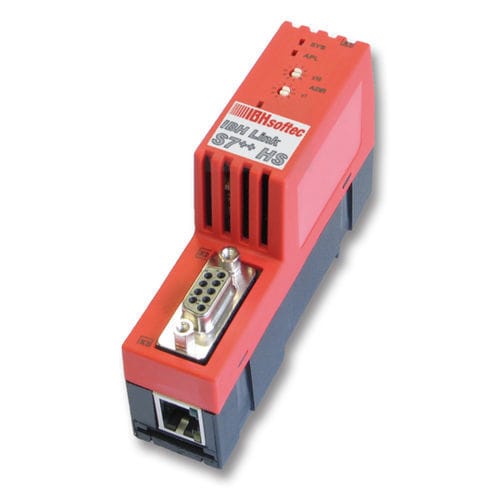

Der IBH Link S7++ HS ist ein Ethernet–PROFIBUS–PPI/MPI‑Gateway zur Hutschienenmontage und verbindet PC/Engineering‑Stations mit Siemens‑SPS. Als Alternative zu Siemens‑CPs ermöglicht er Programmierung, Antriebs‑Konfiguration, SPS‑SPS‑Kommunikation und FDT/HMI‑Anwendungen ohne Simatic Net. Die Verbindung erfolgt über Switch/Hub oder direkt per Crossover‑Kabel im Standard‑TCP/IP; Fernzugriff per Router, VPN oder Internet ist möglich.

Funktionen

• PROFIBUS DP bis 12 MBit/s
• Master Class 2 (DPV1) für azyklische Dienste
• Konfiguration über Webbrowser und über NetPro
• PG‑Buchse und RJ45 (10/100) mit Autonegotiation, DHCP, IPv6‑Unterstützung
• Diagnose‑LEDs sowie PROFIBUS‑/Slave‑Diagnose im Browser
• Uhrzeitsynchronisation und automatische Busprofil‑Erkennung
• S7‑Routing, Fetch/Write über RFC1006 (ISO on TCP)
• Bis zu 16 parallele PC‑Verbindungen und bis zu 32 MPI/DP‑Verbindungen
• Stromversorgung über MPI/DP oder externe 24 V; integrierter 24 V‑Anschluss
• Hutschienenmontage; softwarekompatibel zum IBH Link S7++

Einsatz, Software und Beispiele
Treiber für SIMATIC MicroWin, STEP7, WinCC, ProTool und S7 for Windows werden mitgeliefert. Integration ins TIA Portal ist möglich; das Gerät arbeitet mit dem IBH OPC Server. Die IBHNet‑API ermöglicht direkten Variablenzugriff aus Hochsprachen (Visual Basic, C/C++, VB.net, C#, Delphi, Java, Excel) und Beispiele für Windows und Linux sind enthalten.

Technische Daten

• Modell: IBH Link S7++ HS
• Artikelnummer: 20268
• Gateway‑Typen: Ethernet – PROFIBUS – PPI/MPI
• Profibus DP‑Geschwindigkeit: bis 12 MBit/s
• Parallele Verbindungen: bis zu 16 PC; bis zu 32 MPI/DP
• Protokolle: TCP/IP, S7‑Routing (RFC1006), Fetch/Write (RFC1006), ISO on TCP
• Konfiguration: Webbrowser, NetPro; TIA Portal‑Integration
• HMI/API: IBHNet API mit Beispielcode; HMI via ISO on TCP
• Netzwerk: RJ45 10/100 mit Autonegotiation, DHCP, IPv6
• Stromversorgung: über MPI/DP oder externe 24 V
• Gehäuse/Montage: Hutschiene (DIN‑Rail)
• Schnittstellen: PG‑Buchse, Diagnose‑LEDs
• Lieferumfang: Treiber und Beispiele für Windows und Linux
