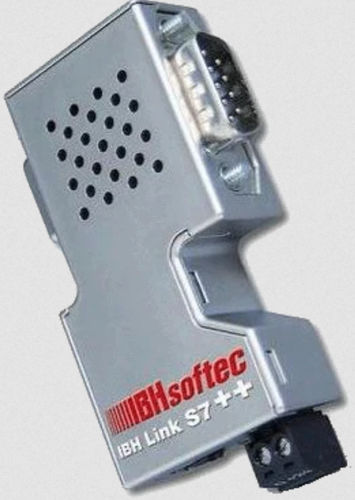

Gateway für Kommunikation S7++

IndustrieTCPEthernet

Kurzbeschreibung
Als kostengünstige Alternative zu herkömmlichen PC‑SPS‑Verbindungen ist der IBH Link S7++ ein kompakter und robuster Ethernet‑Konverter zur Antriebskonfiguration, zur Kommunikation zwischen PC und Siemens‑Steuerungen, für die Kommunikation zwischen Steuerungen und für FDT‑Anwendungen. Verbindung über Switch, Hub oder direkt zum PC; verwendetes Protokoll: Standard‑TCP/IP. Fernwartungen über Standard‑Router oder VPN sind möglich. Betrieb am PROFIBUS DP (bis zu 12 MBit/s), PPI und MPI ist unterstützt.

Funktionen

• Konfiguration über Webbrowser
• IPv6 Unterstützung
• Konfiguration über NetPro
• Windows 8 / Windows 10 / Windows 11 (jeweils 64‑Bit) Unterstützung
• STEP7 64‑Bit Unterstützung
• Uhrzeitsynchronisation
• Auslesen des S7‑Diagnosepuffers über Webbrowser
• Diagnose von PROFIBUS‑Slaves über Webbrowser
• Setzen der Slave‑Parameter über DPV1
• Datensatzrouting
• Projektierung von Antrieben
• Integration ins TIA Portal
• DHCP
• S7‑Routing über RFC1006
• Fetch/Write über RFC1006
• SPS‑SPS Kommunikation
• Prozessdatenzugriff mit anderen Steuerungen, Windows und Linux
• Support für STARTER, S7‑PCT, PDM, LifeList
• Projektierung und Diagnose von Feldgeräten über TCI
• Panel‑Konfiguration; NEU: Anbindung an TRsystems notion.S Comfort Panels (TP1500/TP1900/TP2200)
• Online‑Betrieb auf SIMATIC S5 über SINEC L2
• Bis zu 16 parallele PC‑Verbindungen
• Bis zu 32 parallele MPI / DP‑Verbindungen
• Automatische Busprofil‑Erkennung
• PG‑Buchse
• RJ45 Netzwerk (10/100) mit Autonegotiation
• Diagnose‑LEDs
• Spannungsversorgung direkt aus der MPI/DP‑Schnittstelle; externe 24V Versorgung möglich

Weitere Informationen
Alle notwendigen Treiber für SIMATIC S7, IBHsoftec S7 SoftSPS, STEP7 und S7 für Windows® sind im Lieferumfang enthalten. Der IBH Link S7++ arbeitet mit dem IBH OPC Server zusammen. Für HMI‑Anwendungen sind Hochsprachen‑Zugriffe über eine mitgelieferte API möglich; Beispiele für Windows in Visual Basic, Visual C, Visual C++, VB.net, Visual C#, Delphi, Java und Excel sind enthalten. Auch Beispiele für Linux sind vorhanden. Die komfortable Konfiguration erfolgt direkt in STEP7 oder S7 für Windows®, die Erkennung von 10 MBit/100 MBit erfolgt automatisch und die IP‑Adressvergabe erfolgt über das Konfigurationsprogramm.

caractéristiques / spécifications techniques

• Modell: IBH Link S7++
• Artikelnummer (SKU): 20266
• Schnittstellen: MPI, PROFIBUS DP, PPI, Ethernet (RJ45 10/100)
• PROFIBUS DP‑Geschwindigkeit: bis zu 12 MBit/s
• Maximale Parallelverbindungen: bis zu 16 PC‑Verbindungen, bis zu 32 MPI/DP‑Verbindungen
• Protokolle: TCP/IP, RFC1006 (S7‑Routing, Fetch/Write), DHCP
• Unterstützte Betriebssysteme: Windows 8/10/11 (64‑Bit), Linux (für Prozessdatenzugriff und Beispiele)
• Integration: STEP7, S7 für Windows®, TIA Portal, STARTER, S7‑PCT, PDM, LifeList
• Konfigurationsmöglichkeiten: Webbrowser, NetPro, STEP7/S7 für Windows
• Leistungsversorgung: direkt aus MPI/DP‑Schnittstelle oder externe 24V Versorgung
• Physische Merkmale: PG‑Buchse, Diagnose‑LEDs, automatische Netzwerkerkennung 10/100
• Lieferumfang: Gerät, Treiber und Programmbibliotheken/Beispiele für mehrere Programmiersprachen
