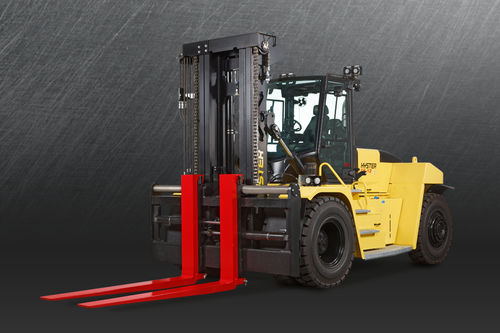

Dieselbetriebener Gabelstapler H18-20XDSitzHafenfür das Bauwesen
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Motorisierung
- dieselbetrieben
- Steuerung
- Sitz
- Anwendungsbereich
- Industrie, für das Bauwesen, Hafen, für die Stahlindustrie, für Spulen
- Weitere Eigenschaften
- kompakt, Hochleistung, Großraumträger, auf Reifen, für schwere Lasten, mit Kippkabine
- Ladung
Max: 20.000 kg
(44.092,5 lb)Min: 18.000 kg
(39.683,2 lb)- Hubhöhe
7.000 mm
(275,59 in)- Gesamtbreite
2.923 mm
(115,1 in)- Gesamtlänge
8 mm, 8,2 mm
(0,3 in, 0,3 in)- Abstand zum Lastschwerpunkt
900 mm
(35,4 in)- Gesamtleergewicht
Max: 30.030 kg
(66.204,8 lb)Min: 27.052 kg
(59.639,5 lb)- Achslast mit max. Last vorne
Max: 46,3 kg
(102,1 lb)Min: 42,3 kg
(93,3 lb)- Achslast mit max. Last hinten
Max: 3,7 kg
(8,2 lb)Min: 3,3 kg
(7,3 lb)- Achslast ohne Last vorne
Max: 14,8 kg
(32,6 lb)Min: 13,9 kg
(30,6 lb)- Achslast ohne Last hinten
Max: 15,2 kg
(33,5 lb)Min: 13,1 kg
(28,9 lb)- Spurweite vorne
2,1 mm
(0,1 in)- Spurweite hinten
2,1 mm
(0,1 in)- Höhe Hubgerüst eingefahren
4,1 mm, 4,2 mm
(0,2 in, 0,2 in)- Standard-Freihub
0 mm
(0 in)- Gesamthöhe bei ausgefahrenem Hubgerüst
6,4 mm, 6,5 mm
(0,3 in, 0,3 in)- Höhe über Fahrerschutzdach
Max: 3,6 mm
(0,1 in)Min: 3,4 mm
(0,1 in)- Sitzhöhe
2,2 mm
(0,1 in)- Höhe der Anhängevorrichtung
907 mm
(35,7 in)- Gabelrückenlänge
Max: 5,8 mm
(0,2 in)Min: 5,5 mm
(0,2 in)- Gabelträgerbreite
2,7 mm, 2,9 mm
(0,1 in, 0,1 in)- Bodenfreiheit unter Hubgerüst mit Last
270 mm, 299 mm
(10,6 in, 11,8 in)- Bodenfreiheit in Radstandmitte mit Last
374 mm
(14,7 in)- Wenderadius
4.934 mm, 5.250 mm
(194,3 in, 206,7 in)- Fahrgeschwindigkeit
25 km/h
(15,5 mph)- Hubgeschwindigkeit
Max: 0,5 m/s
(1,64 ft/s)Min: 0,25 m/s
(0,82 ft/s)- Senkgeschwindigkeit
0,5 m/s
(1,64 ft/s)- Zugkraft
Max: 203 kN
Min: 161 kN
- Steigfähigkeit
Max: 51 %
Min: 32 %
- Leistung
164 kW, 180 kW
(223 hp, 244,7 hp)- Nenndrehzahl
1.800 rpm, 2.000 rpm
(11.309,7 rad.min-1, 12.566,4 rad.min-1)- Betriebsdruck
22,5 MPa
- Ölfluss
100 l/min
(26,4 us gal/min)
Beschreibung
Überblick
Verlassen Sie sich auf die Leistung und Dauerhaftigkeit der Hyster® H18‑20XD Schwerlaststapler für anspruchsvolle industrielle Einsätze. Kompakte Kurzheckmodelle liefern hohe Fahr‑ und Hubgeschwindigkeiten, einen leistungsstarken Antriebsstrang mit Motor‑ und Getriebeschutz sowie niedrige Gesamtbetriebskosten in Bereichen wie Stahl, Coil‑Handling, Beton und Hafenbetrieb.
Hauptmerkmale
Kompakter Radstand
S‑Modelle mit kurzem Radstand sind für beengte Einsatzbereiche ausgelegt und bieten gleichzeitig schnelle Fahr‑ und Hubgeschwindigkeiten. Die kompakte Bauform reduziert den Platzbedarf, ohne die Nenntragfähigkeit oder die Schutzsysteme des Antriebsstrangs zu beeinträchtigen.
Robustes Design
Hubgerüst und Frontkomponenten verwenden verstärkte Profile, Rollen, Wellenstümpfe und Kettenanker, um die Hubgerüstdurchbiegung unter schweren Lasten zu minimieren. Mehrere Zweifach‑Hubgerüstoptionen und speziell entwickelte Gabelträger verringern Kapazitätsverluste beim Seitenschub und erhalten nahe der Nenntragfähigkeit auch bei variierenden Einsatzbedingungen.
Ausgezeichnete Sicht
Niedrig montierte Gabelträger und optimierte Verlegung von Hydraulikleitungen und Ventilen verbessern die Sicht auf die Gabelspitzen. Gewölbte, kratzfeste Scheiben, FOPS‑zertifiziertes gepanzertes Dachfenster und einteilige Glastüren bieten hervorragende Rundumsicht; abgeschrägte Gegengewichte verbessern die Sicht auf die Lenkbereifung für bessere Manövrierfähigkeit.
Ergonomische Kabine
Die hochsichtbare Kabine ist auf Komfort und Produktivität ausgelegt: seitlich verschiebbarer Sitz, verstellbare Lenksäule und Pedale, ergonomische Bedienelemente sowie ein Farbdisplay für Leistungsdaten; außerdem ein großzügiger Einstiegsbereich für einfaches Ein‑ und Aussteigen.
Einfache Wartung
Techniker profitieren von Flügelhauben für schnellen Zugriff auf wichtige Komponenten, einer neigbaren Kabine für Hydraulikzugang, großen Serviceöffnungen für Kühlerreinigung und Schaugläsern zur schnellen Flüssigkeitskontrolle. Verzinkte, rutschfeste Trittbretter erleichtern die täglichen Kontrollen.
Modelle und Spezifikationen
H18XDS9 | 18.000 kg | 900 mm | 7.000 mm | 4.934 mm | 2.923 mm | 27.669 kg | MTU 7.7L Diesel | ZF - 5WG211
H18XDS | 18.000 kg | 900 mm | 7.000 mm | 5.250 mm | 2.923 mm | 27.052 kg | MTU 7.7L Diesel | ZF - 5WG211
H20XD9 | 20.000 kg | 900 mm | 7.000 mm | 5.250 mm | 2.923 mm | 28.858 kg | MTU 7.7L Diesel | ZF - 5WG211
H20XDS9 | 20.000 kg | 900 mm | 7.000 mm | 4.934 mm | 2.923 mm | 30.030 kg | MTU 7.7L Diesel | ZF - 5WG211
Technische Daten
Verlassen Sie sich auf die Leistung und Dauerhaftigkeit der Hyster® H18‑20XD Schwerlaststapler für anspruchsvolle industrielle Einsätze. Kompakte Kurzheckmodelle liefern hohe Fahr‑ und Hubgeschwindigkeiten, einen leistungsstarken Antriebsstrang mit Motor‑ und Getriebeschutz sowie niedrige Gesamtbetriebskosten in Bereichen wie Stahl, Coil‑Handling, Beton und Hafenbetrieb.
Hauptmerkmale
- Ultrakompakter kurzer Radstand (S‑Modelle ≈ 3,50 m)
- Robuste Mast‑ und Anbaukonstruktion mit schmierbaren Lastrollen
- Hochleistungs‑Antriebsstrang MTU 7.7L Diesel mit ZF‑Getriebe
- Ergonomische Fahrerkabine mit großer Sicht und Farbdisplay
- Wartungsfreundlicher Zugang und verzinkte rutschfeste Trittbretter
Kompakter Radstand
S‑Modelle mit kurzem Radstand sind für beengte Einsatzbereiche ausgelegt und bieten gleichzeitig schnelle Fahr‑ und Hubgeschwindigkeiten. Die kompakte Bauform reduziert den Platzbedarf, ohne die Nenntragfähigkeit oder die Schutzsysteme des Antriebsstrangs zu beeinträchtigen.
Robustes Design
Hubgerüst und Frontkomponenten verwenden verstärkte Profile, Rollen, Wellenstümpfe und Kettenanker, um die Hubgerüstdurchbiegung unter schweren Lasten zu minimieren. Mehrere Zweifach‑Hubgerüstoptionen und speziell entwickelte Gabelträger verringern Kapazitätsverluste beim Seitenschub und erhalten nahe der Nenntragfähigkeit auch bei variierenden Einsatzbedingungen.
Ausgezeichnete Sicht
Niedrig montierte Gabelträger und optimierte Verlegung von Hydraulikleitungen und Ventilen verbessern die Sicht auf die Gabelspitzen. Gewölbte, kratzfeste Scheiben, FOPS‑zertifiziertes gepanzertes Dachfenster und einteilige Glastüren bieten hervorragende Rundumsicht; abgeschrägte Gegengewichte verbessern die Sicht auf die Lenkbereifung für bessere Manövrierfähigkeit.
Ergonomische Kabine
Die hochsichtbare Kabine ist auf Komfort und Produktivität ausgelegt: seitlich verschiebbarer Sitz, verstellbare Lenksäule und Pedale, ergonomische Bedienelemente sowie ein Farbdisplay für Leistungsdaten; außerdem ein großzügiger Einstiegsbereich für einfaches Ein‑ und Aussteigen.
Einfache Wartung
Techniker profitieren von Flügelhauben für schnellen Zugriff auf wichtige Komponenten, einer neigbaren Kabine für Hydraulikzugang, großen Serviceöffnungen für Kühlerreinigung und Schaugläsern zur schnellen Flüssigkeitskontrolle. Verzinkte, rutschfeste Trittbretter erleichtern die täglichen Kontrollen.
Modelle und Spezifikationen
H18XDS9 | 18.000 kg | 900 mm | 7.000 mm | 4.934 mm | 2.923 mm | 27.669 kg | MTU 7.7L Diesel | ZF - 5WG211
H18XDS | 18.000 kg | 900 mm | 7.000 mm | 5.250 mm | 2.923 mm | 27.052 kg | MTU 7.7L Diesel | ZF - 5WG211
H20XD9 | 20.000 kg | 900 mm | 7.000 mm | 5.250 mm | 2.923 mm | 28.858 kg | MTU 7.7L Diesel | ZF - 5WG211
H20XDS9 | 20.000 kg | 900 mm | 7.000 mm | 4.934 mm | 2.923 mm | 30.030 kg | MTU 7.7L Diesel | ZF - 5WG211
Technische Daten
- Reichweite / Modellbezeichnung: H18‑20XD (H18XDS9, H18XDS, H20XD9, H20XDS9)
- Tragfähigkeiten: 18.000 kg und 20.000 kg
- Lastschwerpunkt: 900 mm
- Repräsentative Hubhöhe: 7.000 mm
- Wenderadius: 4.934 mm oder 5.250 mm je nach Modell
- Gesamtbreite: 2.923 mm
- Betriebsgewichte (Beispiele): 27.052–30.030 kg modellabhängig
- Motor: MTU 7.7L Diesel
- Getriebe: ZF - 5WG211
- Konstruktion: ultrakompakter Radstand, verstärktes Mast‑/Tabelle‑Design, schmierbare Lastrollen, ergonomische Kabine mit hoher Sicht, servicefreundliche Zugänglichkeit
