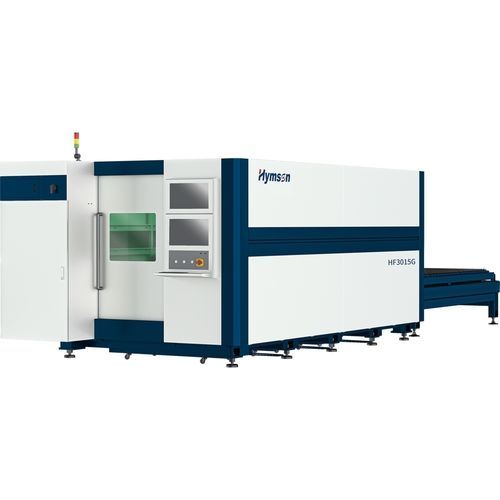

Faserlaser-Schneidemaschine HF-G series

für Aluminiumfür Edelstahlfür Karbonstahl

Produktübersicht
Die Hochgeschwindigkeits-Faserlaserschneidmaschine der HF-G-Serie ist ein doppeltplattformiges, vollständig geschlossenes Schneidsystem, ausgelegt für hochdynamisches, hochpräzises Schneiden von dünnen und mittleren Blechstärken wie Kohlenstoffstahl, Edelstahl und Aluminium.

Hauptmerkmale

• Modulares Design zur hochwertigen Abstimmung der Komponenten und vereinfachten Instandhaltung.
• Vollständig geschlossene Doppelplattform-Konfiguration für durchgängige, sichere Produktion.
• Hochgeschwindigkeits- und Hochpräzisionsschneiden, geeignet für kleine, komplexe und Serienbauteile.
• Spezielles Steuer- und Bedienkonzept für stabile, reproduzierbare Abläufe.

Technische Merkmale der HF-G Serie

• 7 Hz Tiefpassfilterung + 1,5 G Beschleunigung: verbessert die Dynamik und ermöglicht präzise, intelligente Eckverarbeitung.
• Hymson patentierter Maschinenbett: neu gestaltetes Bett und optimierte Komponenten für Langzeitstabilität und hohe Dynamik beim Schneiden.
• Thermodynamische Kompensationstechnologie: intelligente Kompensation zur Erhaltung der Langzeitgenauigkeit.
• Maßgeschneiderte Regelalgorithmen: optimieren die Servoleistung und die Positionsgenauigkeit.
• Hohe Anpassung von Komponenten: leistungsstarke Servomotoren und Getriebe zur Verbesserung der Übertragungsantwort.
• Opto-mechanische Tiefenoptimierung: abgestimmte Optimierung von Laser, Mechanik und Motoralgorithmen für bessere Gesamtleistung.

Vorteile

• Geschwindigkeitszuwachs: Schneidgeschwindigkeiten steigen um 50%–100% je nach Bauteilgeometrie und Materialstärke.
• Effizienzsteigerung: höhere Schnittgeschwindigkeiten und Durchsatz führen zu einer 1–2× höheren Bearbeitungskapazität.
• Langzeitstabilität: konstruktive Auslegung und Automatisierung gewährleisten dauerhafte hochdynamische Leistung.

Aufbau und Maschinenkonstruktion

• Modulare Anordnung: unabhängig funktionale Komponenten wissenschaftlich integriert für zuverlässige Gesamtanpassung.
• Maschinenkörper aus hochfest verschweißtem Blech mit Wärmebehandlung zur Spannungsfreisetzung für Steifigkeit und Präzision.
• Segmentierte Zonenabsaugung mit nachführender Steuerung zur Energieeinsparung und verbesserten Staubabscheidung.
• Ultra-Hochtemperaturschutz: kundenspezifische feuerfeste Materialien und 360° Wärmeschutz für Hochleistungsmaschinen.
• Hochfeste Quertraverse: patentierte gezogene Aluminiumtraverse für geringe Masse, hohe Zugfestigkeit und überlegene dynamische Eigenschaften.
• Marken-Servomotoren und -Antriebe mit hochauflösenden Encodern für hohe Dynamik und Energieeffizienz.
• Präzisionszahnstangenantrieb: bearbeitete und geschliffene Ritzel und Zahnstangen, hohe Übereinstimmung, leiser Lauf und doppelt angetriebener Portalbewegungsmechanismus.

FSCUT Steuerungssystem

• Hymson Super Brain — EtherCAT-basierte Steuerplattform auf Windows-10-Architektur mit Industrie-CPU für zuverlässigen Betrieb und Selbstdiagnose.
• FSCUT-Module: Produktionsmanagement & Statistik, Laser-Schneidtechnologie, Prozesssteuerung, intelligente Assistenz, schnelle Mustererstellung & Debugging, modulare Diagnose & Wartung sowie lokale und Fernunterstützung; Reaktionszeit ≤ 100 μs.
• Systemunterstützung für Integration mit automatischen Be- und Entladungslinien sowie flexiblen Produktionslinien (FMS) zur Automatisierung.

Leistungskennwerte (Tabelle)
Ausrüstungsmodell | HF3015G | HF4020G
Effektiver Schneidebereich | 3100 mm x 1550 mm | 4000 mm x 2000 mm
X/Y-Achsen Positioniergenauigkeit | ±0,03 mm/m | ±0,03 mm/m
Tiefpassfilterung | 7 Hz | 7 Hz
Max. X/Y-Achsen Beschleunigung | 1,5 g | 1,5 g
Max. Z-Achsen Positioniergeschwindigkeit | 40 m/min | 40 m/min
Standfläche der Maschine | 8700 mm x 2800 mm | 10800 mm x 3500 mm

Technische Daten / Spezifikationen

• Serie: HF-G Series
• Typische Modelle: HF3015G, HF4020G
• Effektiver Schneidebereich: HF3015G = 3100 mm × 1550 mm; HF4020G = 4000 mm × 2000 mm
• Positioniergenauigkeit X/Y: ±0,03 mm/m
• Tiefpassfilterfrequenz: 7 Hz
• Max. X/Y-Beschleunigung: 1,5 g
• Max. Z-Achsen Geschwindigkeit: 40 m/min
• Standfläche: HF3015G = 8700 mm × 2800 mm; HF4020G = 10800 mm × 3500 mm
• Design: modular, vollständig geschlossenes Doppelplattform-Layout
• Kühlung / Schutz: Ultra-Hochtemperaturschutz und zoniertes Belüftungssystem
• Steuerungssystem: FSCUT (EtherCAT, Windows 10 Architektur, Industrie-CPU, Reaktionszeit ≤ 100 μs)
• Antrieb & Bewegung: Marken-Servomotoren, hochauflösende Encoder, präzisionszahnstangenantrieb, doppelt angetriebenes Portal
• Typische Werkstoffe: Kohlenstoffstahl, Edelstahl, Aluminium und andere dünne bis mittlere Bleche
