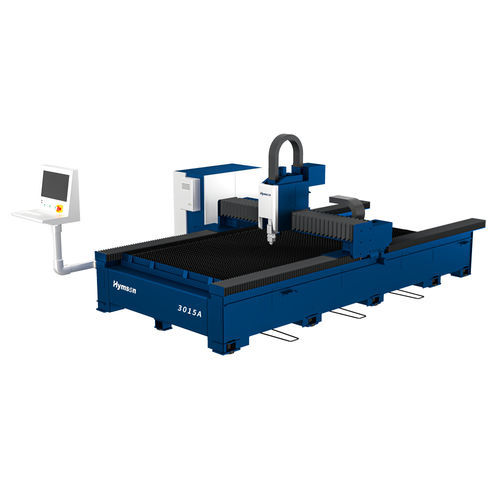

Faserlaser-Schneidemaschine HF·A series

für Aluminiumfür Edelstahlfür Karbonstahl

Übersicht
Die HF·A‑Serie ist eine leistungsstarke Einzeltisch‑Faserlaserschneidmaschine von Hymson, konzipiert für flexiblen Einsatz und effiziente Blechbearbeitung. Die Maschine verfügt über einen mobilen Bedien­tisch zur Vereinfachung von Be‑/Entladung und ermöglicht eine kompakte Aufstellung.

Hauptmerkmale

• Hochgeschwindigkeits‑ und hochpräzises Schneiden von mittel‑ und dünnwandigen Baustählen, Edelstahl und Aluminiumblechen.
• Präzise Bewegungsführung und Hochgeschwindigkeits‑Perforation für komplexe Bauteile.
• Hochfester geschweißter Maschinenkörper und intelligente Belüftung für langfristige Betriebsstabilität und Produktionssicherheit.

Maschinenstruktur
Modulares Design

• Unabhängige funktionale Module werden wissenschaftlich integriert, um eine qualitativ hohe Komponentenabstimmung und einfache Wartung zu gewährleisten.
• Modularität beschleunigt die Produktkonfiguration und Reaktionszeit auf Produktionsanforderungen.

Maschinenkörper mit hochfester Struktur

• Hochfeste Blechkonstruktion, geschweißt und thermisch entspannt, um innere Spannungen zu minimieren und geometrische Stabilität zu sichern.
• Strukturelle Auslegung zur Erhöhung von Steifigkeit und langfristiger dimensioneller Stabilität.

Hochfeste Quertraverse

• Patentrechte gezogene Aluminium‑Quertraverse von Hymson: geringe Masse, hohe Zugfestigkeit und verbesserte dynamische Eigenschaften.
• Validierung durch Simulationen und Dauerlauftests zur Sicherstellung von Steifigkeit und konstanter Leistung.

Servomotor und Antriebe

• Marken‑Servomotoren und Antriebe mit hochauflösenden Encodern für dynamisches Verhalten und Positioniergenauigkeit.
• Kompakte, energieeffiziente Antriebslösungen für industrielle Produktionszyklen.

Präzisionszahnradantrieb

• ALPHA‑Präzisions‑Zahnräder und Zahnstangen, bearbeitet und geschliffen für enge Passung, ruhigen Lauf und geringe Geräuschentwicklung.
• Option für Portal mit Doppelantrieb für höhere Beschleunigung und schnellere Positionierung; kompakte, lastgetriebene Struktur reduziert Drehmoment und Vibrationen.

CNC‑Steuerungssystem

• Windows‑10 basierte Steuerplattform mit Industrie‑CPU: Sicherheit, Zuverlässigkeit und Selbstdiagnose.
• FSCUT Software für Flachbett‑Laserschneiden: Grafikverarbeitung, Parametrierung, Prozessbearbeitung, Nesting, Bahnplanung, Simulation und Prozesssteuerung.
• Kompatibel mit automatischen Be‑/Entladestationen und FMS‑Linien zur Unterstützung der automatisierten Fertigung.

Leistungskennwerte
Modelle: HF3015A | HF4020A | HF6020A | HF6025A | HF8025A
Effektiver Schneidbereich: 3000×1500 mm | 4000×2000 mm | 6000×2000 mm | 6000×2500 mm | 8000×2500 mm
Positioniergenauigkeit X/Y: ±0,03 mm/m (alle Modelle)
Wiederholgenauigkeit X/Y: ±0,02 mm (alle Modelle)
Max. Verfahrgeschwindigkeit X/Y (Verkettung): 110 m/min | 110 m/min | 110 m/min | 100 m/min | 100 m/min
Max. Beschleunigung X/Y: 1,2 g | 1,0 g | 1,0 g | 1,0 g | 1,0 g
Beispielhafte Stellflächen: 5000×2500 mm | 6300×3000 mm | 8300×3000 mm | 8700×3900 mm | 10800×3900 mm

Zusatzfunktionen

• Intelligentes Staubabsaugsystem, fokussiert auf die Schnittzone zur Verbesserung der Ventilation.
• Intelligentes Gasregelungssystem mit bis zu 50 % Einsparpotenzial je nach Anwendung.
• Automatische Fokussierung: schnell und präzise für konstante Schnittqualität.
• Vollautomatisches Schmiersystem für Zahnrad und Zahnstange zur Reduzierung von Wartungsaufwand.
• Installation, Schulung und Support durch werksschulich geschulte Hymson‑Ingenieure.

Technische Daten

• Modellbezeichnung: HF·A Series
• Hersteller / Marke: Hymson
• Verfügbare Schneidbereiche: 3000×1500 mm, 4000×2000 mm, 6000×2000 mm, 6000×2500 mm, 8000×2500 mm
• Positioniergenauigkeit X/Y: ±0,03 mm/m
• Wiederholgenauigkeit X/Y: ±0,02 mm
• Max. Verfahrgeschwindigkeit X/Y: bis zu 110 m/min (modellabhängig)
• Max. Beschleunigung X/Y: bis zu 1,2 g (modellabhängig)
• Struktur: hochfester geschweißter Blechkörper mit Hochtemperatur‑Spannungsabbau
• Antrieb: Marken‑Servomotoren; Präzisionszahnradantrieb mit ALPHA‑Pignon/Zahnstange; Doppelantrieb‑Portal verfügbar
• Steuerung: Windows‑10 basierte CNC‑Plattform mit FSCUT (Nesting, Bahnplanung, Simulation, Prozesssteuerung)
• Hilfssysteme: intelligentes Absaugen, intelligente Gasregelung, Autofokus, automatische Schmierung
