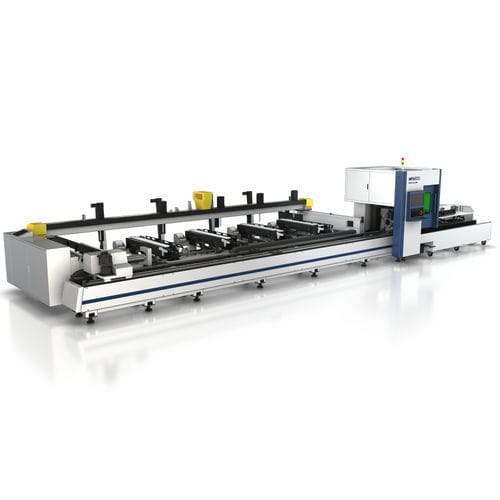

Faserlaser-Schneidemaschine MP-6012Dfür MetallRohrCNC
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- Faserlaser
- Bearbeitetes Material
- für Metall
- Bearbeitetes Produkt
- Rohr
- Steuerung
- CNC
- Anwendung
- für Industrieanwendungen
- Aufladen des Werkstücks
- mit manueller Beladung, mit automatischer Beladung
- Aufbau
- Großformat
- Weitere Eigenschaften
- halbautomatisch, Hochpräzision, Hochgeschwindigkeit, hohe Effizienz, mit Servomotor
- X-Hub
3.000 mm, 6.200 mm
(118,11 in, 244,09 in)- Rohrdurchmesser
Max: 120 mm
(5 in)Min: 10 mm
(0 in)- Schnittgeschwindigkeit
1 m/s
(3,281 ft/s)- Wiederholbarkeit
0,03 mm
(0,0012 in)- Beschleunigung
11,77 m/s², 19,61 m/s²
(38,62 ft/s², 64,34 ft/s²)- Gesamtlänge
Max: 12.000 mm
(472 in)Min: 7.000 mm
(276 in)- Gesamtbreite
Max: 4.000 mm
(157 in)Min: 3.000 mm
(118 in)- Gewicht
150 kg
(330,69 lb)- Belastbarkeit
Max: 2.000 kg
(4.409,2 lb)Min: 500 kg
(1.102,3 lb)
Beschreibung
Produktübersicht
Hauptmerkmale
Maschinenstruktur
Pneumatisches, vollständig abgedichtetes Spannfutter
Hilfsunterstützung
Entladeeinrichtung
Beladungskonfigurationen
MP6012D Halbautomatische Beladung
MP6012D Vollautomatische Beladung
CNC-Steuersystem
Leistungsangaben (Schlüsselwerte)
Warum Hymson Laser
Technische Spezifikationen
- Die Hymson MP6012D Rohr-Faserlaser-Schneidemaschine ist ein überarbeitetes Modell für hocheffiziente Laserbearbeitung und präzises Rohrschneiden in der industriellen Produktion.
Hauptmerkmale
- Hohe Geschwindigkeit, hohe Effizienz und hohe Präzision für das Schneiden kleiner und mittlerer Rohre.
- Pneumatisches, vollständig abgedichtetes Integralfutter für bessere Stabilität, Präzision und Staubschutz.
- Standardmäßig mit Nesting-Software und dem professionellen Rohrschneidesystem FSCUT für effiziente Programmierung und Bearbeitung.
- Optional halb- oder vollautomatische Ladesysteme sowie Kurzschluss-/Kurzschwanz-Handhabung zur Maximierung der Materialausnutzung und Reduzierung der Arbeitskosten.
Maschinenstruktur
- Platten-Rohr-Schweißkonstruktion; Hauptkörper geschweißt und geglüht zur Beseitigung innerer Spannungen.
- Ebenheit und Geradheit der Führungsfläche ≤0,05 mm; max. Oberflächenrauheit 0,8.
Pneumatisches, vollständig abgedichtetes Spannfutter
- Hochpräzises Vollhubspannfutter mit hoher Spannkraft, großem Spannhub, geringer Rotationsinertia und hoher Drehzahl.
- Hinteres Spannfutter mit vollständig abgedichteter Staubschutzstruktur zur deutlichen Verbesserung der Schutzwirkung und Zuverlässigkeit.
Hilfsunterstützung
- Variable Durchmesserstützräder verhindern das Wanken des Rohrs bei hoher Drehzahl und gewährleisten Rotationspräzision während des Schneidens.
- Führt und stützt das Rohr beim Vorschub für einen stabilen Materialtransport.
Entladeeinrichtung
- Servounterstützte Hebe-/Kipp-Plattform reduziert Schwingungen während der Rotation und passt sich automatisch an unterschiedliche Rohrgrößen an, um die Entladeeffizienz zu erhöhen.
Beladungskonfigurationen
MP6012D Halbautomatische Beladung
- Rundrohre: φ15 mm ~ φ80 mm
- Quadrat-/Rechteckrohre: □15 mm ~ □80 mm
- Länge der Beladungsrohre: 6200 mm
- Max. Beladungsgewicht: 500 kg
- Stellfläche (halbauto): 7000 mm x 3000 mm
MP6012D Vollautomatische Beladung
- Rundrohre: φ15 mm ~ φ80 mm
- Quadrat-/Rechteckrohre: □15 mm ~ □80 mm
- Länge der Beladungsrohre: 3000–6200 mm
- Max. Beladungsgewicht: 2000 kg
- Stellfläche (full-auto): 8000 mm x 4000 mm
CNC-Steuersystem
- FSCUT-Steuerungssystem, entwickelt auf Basis von Windows 10, EtherCAT-Kommunikation, Integration laserspezifischer Module für Rohrschnittfunktionen.
- Einfache Benutzeroberfläche, Touch-Display, kabellose Tastatur und Maus für intuitive Bedienung.
Leistungsangaben (Schlüsselwerte)
- Modell: MP-6012D
- Automatische Beladung Rohrdurchmesser (rund): φ15 mm–φ80 mm
- Manuelle Beladung Rohrdurchmesser (rund): Φ10 mm–Φ120 mm
- Quadrat-/Rechteckrohre: □15 mm–□80 mm (auto), 10 mm–□80 mm (manuell)
- Länge des Schneidrests: ≥200 mm / 60 mm
- Max. Einzelrohrgewicht: 150 kg
- Stellfläche (Beispiel): 12000 mm x 3000 mm
- X/Y Positioniergeschwindigkeit: 60 m/min; Beschleunigung: 1,2 g; Positioniergenauigkeit: 0,03 mm
- Z-Achse Positioniergeschwindigkeit: 60 m/min; Beschleunigung: 2 g; Genauigkeit: 0,03 mm
- B1/B2 Achsen: unendliche Rotation bis 150 rpm; Winkelbeschleunigung 120 rad/s²
Warum Hymson Laser
- Intelligentes Absaugsystem, das nur im Schneidbereich arbeitet und die Belüftung verbessert.
- Intelligentes Gasregelsystem: Einsparung bis zu 50 % Gasverbrauch.
- Auto-Fokus: schnelle und präzise Strahleinstellung.
- Vollautomatisches Schmiersystem für geringen Wartungsaufwand.
- Installation, Schulung und Support durch werksgeschulte Ingenieure.
Technische Spezifikationen
- Modell: MP6012D (MP-6012D)
- Anwendung: Faserlaser-Rohrschneiden für runde, quadratische und rechteckige Rohre
- Automatischer Beladungsdurchmesser (rund): φ15 mm–φ80 mm
- Manueller Beladungsdurchmesser (rund): Φ10 mm–Φ120 mm
- Quadrat-/Rechteckrohre: □15 mm–□80 mm (auto), 10 mm–□80 mm (manuell)
- Beladungslänge (halbauto): 6200 mm
- Beladungslänge (full-auto): 3000–6200 mm
- Max. Einzelrohrgewicht: 150 kg
- Max. Beladungsgewicht (halbauto): 500 kg; (full-auto): 2000 kg
- Stellfläche und Leistungswerte: siehe oben
- Steuerungssystem: FSCUT (Windows 10, EtherCAT)
- Optionen: halb-/vollautomatische Beladesysteme, Kurzschwanz-Handling, etc.
