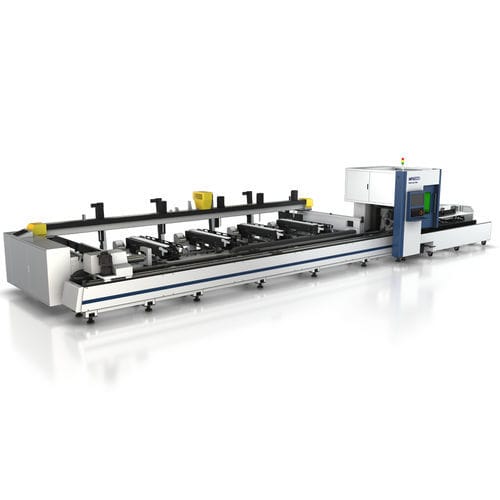

Faserlaser-Schneidemaschine MP6022D

für MetallRohrCNC

Überblick
Die MP6022D‑Serie von Hymson ist eine weiterentwickelte Faserlaser‑Rohrschneidemaschine für produktive, präzise Rohrbearbeitung. Sie ist für hohe Durchsatzraten ausgelegt und bietet wahlweise halbautomatische oder vollautomatische Beladung.

Hauptmerkmale

• Hohe Geschwindigkeit und hohe Präzision beim Schneiden kleiner und mittelgroßer Rohre
• Pneumatisches, vollständig abgedichtetes Integralfutter für stabile Spannkraft und verbesserten Staubschutz
• Standard‑Nesting‑Software zur Optimierung der Materialausnutzung
• FSCUT‑System: professionelles Rohrschneidesystem mit integrierten Funktionen
• Optionales halbautomatisches oder vollautomatisches Ladesystem zur Reduzierung von Arbeitskosten
• Option Kurzschwanz‑Handling zur Maximierung der Materialausnutzung

Maschinenaufbau
Platten‑Rohr‑Schweißkonstruktion; der Hauptkörper wird geglüht, um Innen­spannungen zu entfernen. Ebenheit/geradlinigkeit der Führungsfläche ≤0,05 mm; max. Oberflächenrauheit 0,8.

Pneumatisches, vollständig abgedichtetes Spannfutter
Hochpräzises Vollhub‑Spannfutter mit hoher Klemmkraft, großem Spannhub, geringer Rotationsträgheit und hoher Drehzahl. Hinteres Spannfutter mit komplett geschlossener Staubschutzstruktur.

Hilfsstütze
Variable Durchmesser‑Stützrollen verhindern das Wanken des Rohrs bei hoher Drehzahl, sichern die Rundlaufgenauigkeit beim Schneiden und übernehmen Führungs‑ sowie Stützfunktionen beim Zuführen.

Entladeeinrichtung
Entladeeinrichtung mit servohebbarer, kippbarer Plattenplattform zur Reduzierung von Rohrschwankungen während der Rotation; automatische Anpassung an unterschiedliche Rohrgrößen verbessert die Entladeeffizienz.

MP6022D — Halbautomatische Beladung

• Rundrohre: φ15 mm ~ φ120 mm
• Quadrat‑ & Rechteckrohre: □15 mm ~ □120 mm
• Beladelänge: 6200 mm
• Max. Beladungsgewicht: 500 kg
• Stellfläche (Beispiel): 7000 mm x 3000 mm

MP6022D — Vollautomatische Beladung

• Rundrohre: φ15 mm ~ φ180 mm
• Quadrat‑ & Rechteckrohre: □15 mm ~ □140 mm
• Beladelänge: 3000–6200 mm
• Max. Beladungsgewicht: 2000 kg
• Stellfläche (Beispiel): 8000 mm x 4000 mm

CNC‑Steuersystem
FSCUT‑Steuerung (Windows‑10‑Basis) mit EtherCAT‑Kommunikation. Integrierte Laser‑Schneidmodule, übersichtliche Touch‑Benutzeroberfläche, Bedienung per kabelloser Tastatur/Maus möglich.

Warum Hymson

• Intelligente, lokal wirkende Absaugung in der Schneidzone
• Intelligente Gasregelung: Gasersparnis bis zu 50 %
• Auto‑Fokus: schnell und präzise
• Vollautomatische Schmierung für Zahnräder und Ritzel
• Installation, Schulung und Support durch werkserfahrene Ingenieure

Technische Daten

• Gerätemodell: MP‑6022D / MP6022D
• Rohrbereich (Vollautomatische Beladung): Rund Φ15–Φ180 mm; Quadrat/Rechteck □15–□140 mm
• Rohrbereich (Manuelle Beladung): Rund Φ10–Φ220 mm; Quadrat/Rechteck □10–□150 mm
• Schnittrestlänge: ≥210 mm / 100 mm
• Max. Einzelrohrgewicht: 300 kg
• Typische Stellfläche: 12000 mm x 3000 mm (konfigurationsabhängig)
• Positioniergeschwindigkeit X/Y: 60 m/min; Beschleunigung: 1,0 g; Genauigkeit: 0,03 mm
• Positioniergeschwindigkeit Z: 60 m/min; Beschleunigung: 2 g; Genauigkeit: 0,03 mm
• B1/B2‑Achse: unendliche Drehung 100 U/min; Winkelbeschleunigung 100 rad/s²
