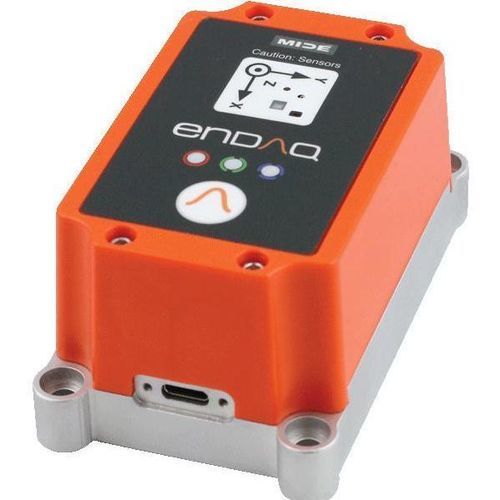

Aufprall-Datenlogger W8-E100D40

FeuchteLichtstärkeSchwingung

Übersicht Der W8-E100D40 ist ein Schwingungs- und Schockrekorder mit einem leistungsstarken piezoelektrischen Beschleunigungssensor, einem sekundären kapazitiven Beschleunigungssensor und mehreren Umgebungssensoren. Er kann nach Abschluss einer Aufzeichnung über WiFi direkt in die enDAQ-Cloud hochgeladen werden; die drahtlose Verbindung kann auf Wunsch deaktiviert werden. Das Gerät ist in einem Aluminiumgehäuse untergebracht, um die Zuverlässigkeit in rauen Umgebungen zu verbessern und den Frequenzgang zu erweitern. Der W8 verfügt über einen 4.000-mAh-Akku, der lange Aufzeichnungszeiten ermöglicht, und 16 GB Onboard-Speicher. Wichtige Spezifikationen

• Gehäusematerial: Aluminium 7075
• Piezoelektrischer Beschleunigungsmesser: ±100 g
• Digitaler kapazitiver Beschleunigungsmesser: ±40 g
• Akku: 4000 mAh
• Speicher: 16 GB
• Laufzeit: 10 Wochen plus Versand

Produktmerkmale Komfortabel

• Standalone-Messsystem mit Sensoren, Speicher und wiederaufladbarem Akku
• Handheld-Formfaktor
• In wenigen Minuten über USB-Schnittstelle eingerichtet

Anpassungsfähig

• Mehrere Beschleunigungssensoren für einen erweiterten Dynamikbereich
• Viele zusätzliche eingebettete Sensoren in einem einzigen System
• Benutzerprogrammierbare Weckbedingungen und Abtastraten

Zuverlässig

• Mehr als 2.000 Kunden und die US Navy haben sich in rauen Umgebungen bewährt
• Kalibriert mit NIST-rückführbarem Beschleunigungsmesser (Kalibrierungszertifikat erhältlich)
• Speicherkapazität für Milliarden von Datenpunkten

Beschleunigungsmesser-Spezifikationen Beschleunigungssensortyp | Bereich | Abtastrate | Bandbreite | Rauschen | Auflösung Piezoelektrisch | ± 100g | 20.000 Hz | 5 bis 2.000 Hz | < 0,04 gRMS | < 0,005 g Digital Kapazitiv | ± 40g | 4.000 Hz | 0 bis 300 Hz | < 0,01 gRMS | 0,00008 g Zusätzliche Sensor-Spezifikationen Mikrofon - Messbereich: 105 dB - Abtastrate: 0 (aus) bis 20.000 Hz GPS-Ortung - Auflösung: 2,5 m - Abtastrate: 0 (aus) bis 1 Hz GPS-Zeit - Auflösung: 60 ns - Abtastrate: 0 (aus) bis 1 Hz Gyroskop - Messbereich: 2000°/s - Auflösung: 0.06 °/s - Abtastrate: 0 (aus) bis 3.200 Hz Magnetometer - Messbereich: ± 1300 µT - Auflösung: 0.3 µT - Abtastrate: 0 (aus) bis 10 Hz Temperatur - Bereich: -40 bis 85 °C - Auflösung: 0.01 °C - Abtastrate: 0 (aus) bis 10 Hz Druck - Bereich: 1 bis 200 kPa - Auflösung: 1.6 Pa - Abtastrate: 0 (aus) bis 10 Hz Luftfeuchtigkeit - Bereich: 0 bis 100 %RH - Auflösung: 0.04 % RH - Abtastrate: 0 (aus) bis 10 Hz Licht - Bereich: 0 bis >20 uV - Auflösung: <100 mlx - Abtastrate: 0 (aus) bis 4 Hz Umweltspezifikationen Betriebstemperatur: -40°C bis 80°C (-40°F bis 176°F) - Aufladetemperatur: -30°C bis 85°C (-22°F bis 185°F) Empfohlene Lagertemperatur: 15°C bis 30°C (zulässig: -40°C bis 85°C) Luftfeuchtigkeit: 0 bis 95 %RH (nicht kondensierend) Druck: 20 kPa bis 110 kPa (Absolutdruck) Schockgrenze: 500 g bei 0-40°C; 100 g bei -40°C bis 80°C Nein Elektrische Feldempfindlichkeit: 2 MHz bis 18 GHz @ 200 V/m (siehe EMI-Testbericht) Keine Magnetfeld-Empfindlichkeit: 30 Hz bis 100 kHz (siehe EMI-Testbericht) Batterie- und Speicherleistung Abtastrate | Speicherkapazität | Kontinuierliche Aufzeichnung | Hauptbeschleunigung. Trigger | 2nd Accel. Trigger | Periodischer/Zeit-Trigger 100 Hz | 44 Tage Speicherung | Kontinuierlich: 44 Tage | Main Accel. Trigger: 8 Tage | 2. Accel. Trigger: 8 Tage | Periodischer/Zeit-Trigger: 33 Tage | 2,3 Jahre (Archivierungsbeispiel) 1.000 Hz | 18 Tage Speicherung | Kontinuierlich: 18 Tage | Triggermodi: 8 Tage | Periodischer/Zeit-Trigger: 33 Tage | 2,1 Jahre (Archivierungsbeispiel) 5.000 Hz | 6 Tage Speicherung | Kontinuierlich: 6 Tage | Triggermodi: 6-8 Tage | Periodischer/Zeit-Trigger: 33 Tage | 1,7 Jahre (Archivierungsbeispiel) 20.000 Hz | 34 Stunden Speicherung | Kontinuierlich: 34 Stunden | Triggermodi: 3-8 Tage | Periodischer/Zeit-Trigger: 33 Tage | 320 Tage (Archivierungsbeispiel) Mechanische Spezifikationen

• Gewicht: 250 Gramm
• Gehäusematerial: Boden aus Aluminium, Deckel aus Polycarbonat
• Befestigung - Schrauben: 10-32 Bolzen (23 ft-lb)
• Befestigung - Klebeband (doppelseitig): 3M 950 Tape
• Länge: 99,8 mm (3.93")
• Breite: 58,6 mm (2.31")
• Stärke: 45.6 mm (1.80")
• Schutzart: IP50 (staubgeschützt)

Hinweise Piezoelektrische Beschleunigungssensoren sind wechselstromgekoppelt und können bei hochfrequenten Ereignissen (Impulsbreiten < 1 ms) in Sättigung geraten; für Anwendungen mit solchen Ereignissen sollten alternative Sensortypen in Betracht gezogen werden. Bei der Bestellung eines enDAQ-Datenloggers ist ein Pelikan-Schutzkoffer im Lieferumfang enthalten. Montagesatz und weitere Koffer sind als Zubehör erhältlich. Enthält keine S3-D16-Sensoren. Caractéristiques / Technische Daten

• Modell: W8-E100D40
• Marke: enDAQ
• Primärer Beschleunigungssensor: Piezoelektrisch, ±100 g, bis zu 20.000 Hz Abtastrate
• Sekundärer Beschleunigungsaufnehmer: Digital kapazitiv, ±40 g, bis zu 4.000 Hz Abtastrate
• Akku: 4.000 mAh
• Speicher: 16 GB onboard
• Masse: 250 g
• Abmessungen: 99.8 mm x 58,6 mm x 45,6 mm
• Schutzart: IP50
• Betriebstemperatur: -40°C bis 80°C
• Schockgrenze: 500 g (0-40°C)
• Typischer Preis (Seite): 4.799,00 USD
