Aufprall-Datenlogger S5-E100D40

FeuchteLichtstärkeSchwingung

Übersicht

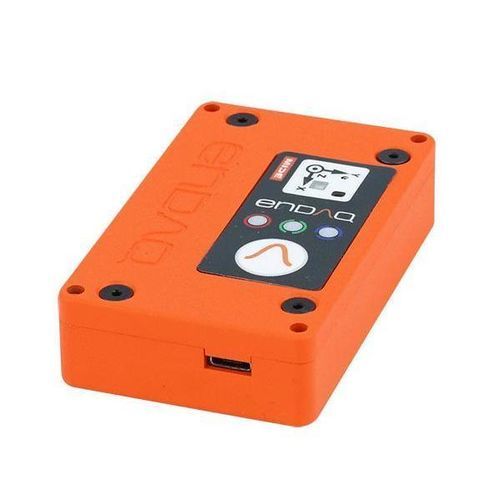

Der S5-E100D40 ist ein handliches Schlag- und Vibrationsaufzeichnungsgerät von enDAQ, das einen hochleistungsfähigen piezoelektrischen Primärbeschleuniger mit einem digitalen kapazitiven Sekundärbeschleuniger sowie mehreren eingebetteten Umweltsensoren kombiniert. Das Gehäuse aus Aluminium 7075 erhöht die Robustheit und erweitert die Frequenzantwort für industrielle Messungen.

Hauptspezifikationen

• Modell: S5-E100D40
• Primärbeschleuniger: Piezo ±100g, bis zu 20.000 Hz
• Sekundärbeschleuniger: Kapazitiv digital ±40g, bis zu 4.000 Hz
• Batterie: 850 mAh (wiederaufladbar)
• Speicher: 8 GB onboard
• Masse: 100 g
• Schutzart: IP50

Produktmerkmale
Praktisch:

• Autonomes Messsystem mit Sensoren, Onboard-Speicher und wiederaufladbarer Batterie
• Handliches Format für den Feldeinsatz
• Schnelle Einrichtung über USB-Schnittstelle

Anpassbar:

• Duale Beschleuniger zur Abdeckung großer Dynamikbereiche
• Viele eingebettete Sensoren in einem Gerät
• Benutzerprogrammierbare Wake-up-Bedingungen und Abtastraten

Zuverlässig:

• Für raue Umgebungen ausgelegt; Gehäuse aus Aluminium 7075
• Kalibriert mit NIST-rückverfolgbarem Beschleuniger; Zertifikat verfügbar
• Speicherkapazität für umfangreiche Datensätze

Beschleuniger-Spezifikationen

• Piezoelektrisch: Bereich ±100g — Abtastung bis 20.000 Hz — Bandbreite 5–2.000 Hz — Rauschen <0,04 gRMS — Auflösung <0,005 g
• Digital kapazitiv: Bereich ±40g — Abtastung bis 4.000 Hz — Bandbreite 0–300 Hz — Rauschen <0,01 gRMS — Auflösung 0,00008 g

Weitere Sensorspezifikationen

• Mikrofon: bis 20.000 Hz
• GPS Position: Genauigkeit ~2,5 m, bis 1 Hz
• GPS Zeit: Auflösung 60 ns
• Gyroskop: 2000 °/s, Abtastung bis 3.200 Hz
• Magnetometer: ±1300 µT, Auflösung 0,3 µT
• Temperatur: -40 bis 85 °C, Auflösung 0,01 °C
• Druck: 1 bis 200 kPa, Auflösung 1,6 Pa
• Feuchte: 0–100 %RH, Auflösung 0,04 %RH
• Licht: Empfindlichkeit <100 mlx, Abtastung bis 4 Hz

Umweltspezifikationen

• Betriebstemperatur: -20 °C bis 60 °C (Laden 10 °C bis 45 °C)
• Lagertemperatur empfohlen: -20 °C bis 25 °C
• Feuchte: 0 bis 95 %RH (nicht kondensierend)
• Absoluter Druck: 20 kPa bis 110 kPa
• Schockgrenze: >3.000 g

Batterie- und Speicherleistung

• Batterie: 850 mAh (Leistung variiert mit Konfiguration, Raten und Temperatur)
• Speicher: 8 GB onboard
• Beispiele (ca.): 100 Hz → 22 Tage Speicherung / 44 h Daueraufzeichnung; 1.000 Hz → 9 Tage / 41 h; 5.000 Hz → 3 Tage / 30 h; 20.000 Hz → 17 h / 17 h

Abmessungen & Mechanik

• Masse: 100 g
• Gehäuse: Aluminium 7075
• Abmessungen: 76,2 mm × 47,0 mm × 18,3 mm
• Befestigung: 4-40 Schraube oder 3M 950 doppelseitiges Klebeband
• Schutzart: IP50

Kostenlose Software & Tools

• Enthaltene Software für Konfiguration und Analyse: Sensor-Setup, Basisberichte, Mehrkanal-Anzeige, Schnappschüsse und Stapel-Export
• Cloud-Upload für erweiterte Berichte und Konvertierungstools

Technische Daten

• Modell: S5-E100D40
• Marke: enDAQ
• Primärbeschleuniger: Piezo ±100g
• Sekundärbeschleuniger: Digital kapazitiv ±40g
• Batterie: 850 mAh (wiederaufladbar)
• Speicher: 8 GB onboard
• Masse und Abmessungen: 100 g — 76,2 × 47,0 × 18,3 mm
• Betriebstemperatur: -20 °C bis 60 °C
• Schockgrenze: >3.000 g
