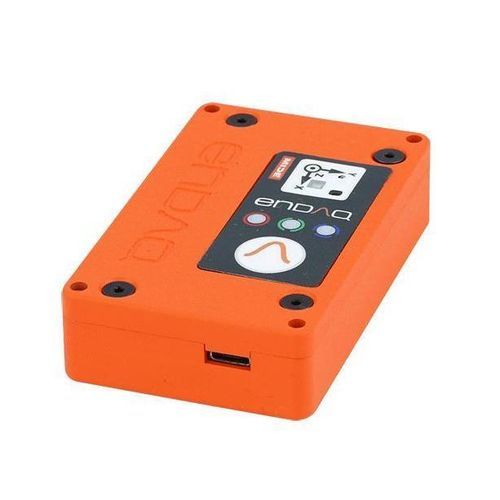

Schwingungsdatenlogger S5-D40

AufprallFeuchteLichtstärke

Übersicht Der S5-D40 ist ein Schwingungsschreiber mit zusätzlichen Umweltsensoren. Das kostengünstige und robuste Aluminiumgehäuse dieses Modells macht es ideal für allgemeine Schwingungsprüfungen in rauen Umgebungen. Der S5 bietet eine größere Batterie, um die längste Aufzeichnungszeit der Sensoren zu ermöglichen. Kurzbeschreibung

• Gehäusematerial: Aluminium 7075
• Digitaler kapazitiver Beschleunigungssensor: ± 40g
• Akku: 850 mAh
• Speicher: 8 GB

Anwendungen

• Vibrationserfassung und -aufzeichnung
• Schock- und Stoßtests
• Versand- und Transportüberwachung
• Wi-Fi-fähige drahtlose Überwachung
• Umwelttests

Produktmerkmale Komfortabel

• Standalone-Messsystem mit Sensoren, Speicher und wiederaufladbarem Akku
• Handheld-Formfaktor
• In wenigen Minuten über USB-Schnittstelle eingerichtet

Anpassungsfähig

• Mehrere Beschleunigungssensoren für einen dynamischen Bereich
• Viele zusätzliche eingebettete Sensoren in einem einzigen System
• Benutzerprogrammierbare Weckbedingungen und Abtastraten

Zuverlässig

• Mehr als 2.000 Kunden und die US Navy haben sich in rauen Umgebungen bewährt
• Kalibriert mit NIST-rückführbarem Beschleunigungssensor; Kalibrierungszertifikate verfügbar
• Speicherkapazität für Milliarden von Datenpunkten

Beschleunigungsmesser-Spezifikationen Beschleunigungssensor-Typ: Digital-kapazitiv Bereich: ± 40g Abtastrate: 4.000 Hz (maximal) Bandbreite: 0 bis 300 Hz Rauschen: < 0,01 gRMS Auflösung: 0.00008 g Zusätzliche Sensor-Spezifikationen Mikrofon - Messbereich: 105 dB; Abtastrate: 0 (aus) bis 20.000 Hz GPS-Ortung - Auflösung: 2,5 m; Abtastrate: 0 (aus) bis 1 Hz GPS-Zeit - Auflösung: 60 ns; Abtastrate: 0 (aus) bis 1 Hz Gyroskop - Messbereich: 2000°/s; Auflösung: 0.06 °/s; Abtastrate: 0 (aus) bis 3.200 Hz Magnetometer - Messbereich: ± 1300 µT; Auflösung: 0.3 µT; Abtastrate: 0 (aus) bis 10 Hz Temperatur - Bereich: -40 bis 85 °C; Auflösung: 0.01 °C; Abtastrate: 0 (aus) bis 10 Hz Druck - Bereich: 1 bis 200 kPa; Auflösung: 1.6 Pa; Abtastrate: 0 (aus) bis 10 Hz Luftfeuchtigkeit - Bereich: 0 bis 100 %RH; Auflösung: 0.04 %RH; Abtastrate: 0 (aus) bis 10 Hz Licht - Bereich: 0 bis >20 uV; Auflösung: <100 mlx; Abtastrate: 0 (aus) bis 4 Hz Umweltspezifikationen Betriebstemperatur: -20°C bis 60°C (-4°F bis 140°F). Aufladetemperatur: 10°C bis 45°C (50°F bis 113°F). Empfohlene Lagertemperatur: -20°C bis 25°C (-4°F bis 77°F). Luftfeuchtigkeit: 0 bis 95 %RH (nicht kondensierend). Druck: 20 kPa bis 110 kPa (absolut). Schockgrenze: >3.000 g. Keine Empfindlichkeit gegenüber elektrischen Feldern: 2 MHz bis 18 GHz @ 200 V/m. Keine Empfindlichkeit gegenüber magnetischen Feldern: 30 Hz bis 100 kHz. Batterie & Speicherleistung Die Batterieleistung hängt von der Konfiguration (Sensorabtastraten, Auslöser), dem Alter der Batterie und der Temperatur ab. In der nachstehenden Tabelle sind typische Lagerungszeiten und Aufzeichnungsdauern zusammengefasst (unter der Annahme einer relativ neuen Batterie bei Raumtemperatur; alle Sensoren sind mit der Standardabtastrate eingeschaltet, wobei die Hauptabtastrate des Beschleunigungsmessers die Leistung bestimmt): 50 Hz - Speicherkapazität: 103 Tage; kontinuierliche Aufzeichnung: 58 Stunden; Hauptbeschleunigung. Trigger: 7,5 Tage; Periodischer/Zeit-Trigger: 218 Tage 200 Hz - Speicherkapazität: 26 Tage; Kontinuierliche Aufzeichnung: 58 Stunden; Hauptbeschleunigung. Trigger: 7,5 Tage; Periodischer/Zeit-Trigger: 217 Tage 800 Hz - Speicherkapazität: 6,5 Tage; Kontinuierliche Aufzeichnung: 54 Stunden; Hauptbeschleunigung. Trigger: 7,5 Tage; Periodischer/Zeit-Trigger: 204 Tage 4.000 Hz - Speicherkapazität: 31 Stunden; Kontinuierliche Aufzeichnung: 44 Stunden; Hauptbeschleunigung. Trigger: 7,5 Tage; Periodischer/Zeit-Trigger: 177 Tage Mechanisch / Abmessungen Masse: 100 Gramm Gehäuse-Material: Aluminium 7075 Montage - Schrauben: 4-40 Bolzen (100 in-oz) Montage - Klebeband (doppelseitig): 3M 950 Klebeband Länge: 76,2 mm (3,00") Breite: 47,0 mm (1,85") Dicke: 18,3 mm (0,72") Schutz gegen Eindringen: IP50 (staubgeschützt) Kostenlose Software-Funktionen

• enDAQ LAB: eigenständige App zum Konfigurieren von Sensoren, Anzeigen mehrerer Kanäle, grundlegende Berichte, schnelle Schnappschüsse, Batch-Export und Konvertierung von Daten
• enDAQ CLOUD: Hochladen von Rohdaten in die Cloud für Standard- und benutzerdefinierte Berichte, erweiterte Analysemetriken, API-Zugriff, Speicherung und Alarmierung
• Open-Source-Python-Bibliotheken: Laden &; Parsen von IDE-Dateien, Generieren von PSD und SRS, Doppelintegration in Geschwindigkeit &; Verschiebung, Resample-Daten

Produkt-Erweiterung Montage-Kit ($15). Ein kostenloser enDAQ Pelikan-Koffer ist in jeder Bestellung von enDAQ®-Datenloggern enthalten (gilt nicht für S3-D16-Sensoren). Caractéristiques / Technische Daten

• Modell: S5-D40 (Produktvariante der S5-Serie)
• Marke: enDAQ
• Beschleunigungsmesser: Digital kapazitiv, ±40g, bis zu 4.000 Hz Abtastung, Bandbreite 0-300 Hz, Rauschen <0,01 gRMS, Auflösung 0,00008 g
• Zusätzliche Sensoren: Mikrofon, GPS (Standort & Zeit), Gyroskop, Magnetometer, Temperatur, Druck, Luftfeuchtigkeit, Licht
• Akku: 850 mAh
• Speicher: 8 GB intern
• Masse: 100 g
• Abmessungen: 76.2 x 47,0 x 18,3 mm (L x B x T)
• Gehäusematerial: Aluminium 7075
• Schutzart: IP50 (staubgeschützt)
• Betriebstemperatur: -20°C bis 60°C; Lagerung: -20°C bis 25°C
• Schockgrenze: >3.000 g
