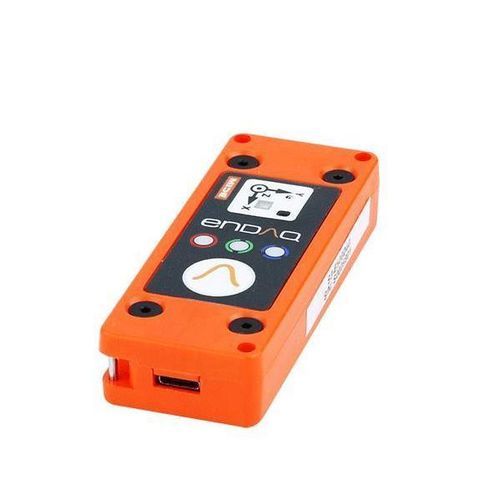

Schwingungsdatenlogger S3-D40

AufprallFeuchteLichtstärke

Beschreibung
Der S3-D40 ist ein kompakter Vibrationsrekorder mit integrierten Umweltsensoren, entwickelt für allgemeine Vibrationsprüfungen und Transportüberwachung. Sein niedriger Preis und das handliche Format eignen sich für Stichprobenprüfungen im Labor, im Feld und in der Produktion.

Kurzspezifikationen

• Gehäusematerial: Polycarbonat
• Digitaler kapazitiver Beschleunigungssensor: ±40g
• Batterie: 250 mAh (wiederaufladbar)
• Speicher: 8 GB

Produkt-Zusatz
Montagekit (15 $)

Produkteigenschaften

• Praktisch
  • Autonomes System mit Sensoren, lokalem Speicher und wiederaufladbarer Batterie
  • Handliches Format für einfache Platzierung und Umverlegung
  • Schnelle Einrichtung über USB-Schnittstelle
• Anpassbar
  • Mehrere Beschleunigungssensor-Optionen für erweiterten Dynamikbereich
  • Zahlreiche zusätzliche integrierte Sensoren in einem Gerät
  • Vom Benutzer programmierbare Wake-up-Bedingungen und Abtastraten
• Zuverlässig
  • Erprobt in rauen Umgebungen von über 2.000 Kunden und der US Navy
  • Kalibriert mit NIST-rückverfolgbarem Beschleunigungssensor (Kalibrierzertifikat erhältlich)
  • Speicherkapazität für Milliarden von Datenpunkten

Beschleuniger-Spezifikationen
Beschleunigertyp | Bereich | Abtastrate | Bandbreite | Rauschen | Auflösung
Digital kapazitiv | ± 40g | 4.000 Hz | 0 bis 300 Hz | < 0,01 gRMS | 0,00008 g

Zusätzliche Sensorspezifikationen
Sensor | Messbereich | Auflösung | Abtastrate
Gyroskop | 2000°/s | 0,06 °/s | 0 (aus) bis 3.200 Hz
Magnetometer | ± 1300 µT | 0,3 µT | 0 (aus) bis 10 Hz
Temperatur | -40 bis 85 °C | 0,01 °C | 0 (aus) bis 10 Hz
Druck | 1 bis 200 kPa | 1,6 Pa | 0 (aus) bis 10 Hz
Feuchte | 0 bis 100 %RH | 0,04 % RH | 0 (aus) bis 10 Hz
Licht | 0 bis > 20 uV | <100 mlx | 0 (aus) bis 4 Hz

Umweltspezifikationen
Parameter | Bereich | Hinweise
Betriebstemperatur | -10°C bis 55°C (14°F bis 131°F) | Laden 0°C bis 45°C (32°F bis 113°F)
Empfohlene Lagertemperatur | 0°C bis 25°C (32°F bis 77°F) - Bis zu 1 Jahr | Bis zu 1 Monat: -10°C bis 45°C. Bis zu 3 Monate: -10°C bis 40°C
Feuchte | 0 bis 95 %RH | Nicht kondensierend
Druck | 20 kPa bis 110 kPa (2,9 psi bis 16,0 psi) | Absolutdruck
Stoßgrenze | > 3.000 g | Siehe Stoßbericht (PDF)
Störfeld-Empfindlichkeit (elektrisch) | 2 MHz bis 18 GHz @ 200 V/m | Siehe EMI-Testbericht (PDF)
Störfeld-Empfindlichkeit (magnetisch) | 30 Hz bis 100 kHz | Siehe EMI-Testbericht (PDF)

Batterie & Speicher
Abtastrate | Speicherkapazität | Daueraufnahme | Hauptacc.-Trigger | 2. acc.-Trigger | Periodisch/Zeit-Trigger
50 Hz | 103 Tage | 17 Stunden | 53 Stunden | 64 Tage
200 Hz | 26 Tage | 17 Stunden | 53 Stunden | 64 Tage
800 Hz | 6,5 Tage | 16 Stunden | 53 Stunden | 60 Tage
4.000 Hz | 31 Stunden | 12 Stunden | 52 Stunden | 52 Tage
Hinweis: Die Batterielaufzeit hängt von Konfiguration, Batteriezustand und Temperatur ab. Die Werte gelten für eine relativ neue Batterie bei Raumtemperatur mit Standardeinstellungen.

Mechanik & Abmessungen
Masse | 40 Gramm
Gehäusematerial | Polycarbonat
Montage - Schraube | 4-40 bolts (70 in-oz)
Montage - Klebeband (zweiseitig) | 3M 950 tape
Länge | 76,2 mm (3,00")
Breite | 29,8 mm (1,18")
Dicke | 15,0 mm (0,59")
Schutzart | IP50 (staubgeschützt)

Software & Services
Kostenlose Tools: enDAQ LAB zur Gerätekonfiguration und Basisberichten, enDAQ CLOUD für Uploads und erweiterte Reports sowie Open‑Source Python‑Bibliotheken zur Datenanalyse.

Anwendungen

• Vibrationsmessung und -aufzeichnung
• Stoß- und Schlagprüfung
• Überwachung von Versand und Transport
• Drahtlose Überwachung per Wi‑Fi
• Umwelttests

Technische Spezifikationen

• Brand: enDAQ
• Model: S3-D40
• Beschleunigungssensor: digital kapazitiv, ±40g, bis zu 4.000 Hz Abtastrate
• Bandbreite: 0 bis 300 Hz
• Rauschen: < 0,01 gRMS; Auflösung 0,00008 g
• Zusatzsensoren: Gyroskop, Magnetometer, Temperatur, Druck, Feuchte, Licht
• Batterie: 250 mAh (wiederaufladbar)
• Speicher: 8 GB
• Masse: 40 g
• Gehäusematerial: Polycarbonat
• Schutzart: IP50 (staubgeschützt)
• Betriebstemperatur: -10°C bis 55°C
• Stoßgrenze: > 3.000 g
• Typische Montage: 4-40 Schrauben oder 3M 950 doppelseitiges Klebeband
