Umbausatz für Kupplungen MPP®

Beschreibung

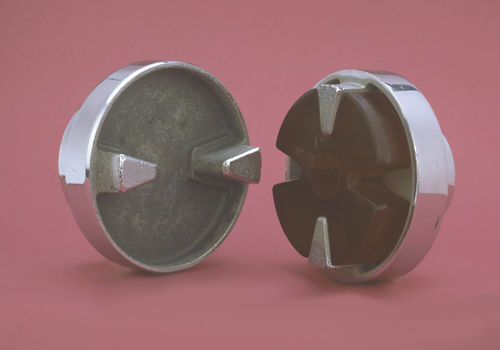

Kompakte, flanschmontierte flexible Kupplung für die Übertragung geringer Drehmomente. Ausgestattet mit einem Polyurethan-Malteserkreuz als elastischem Element und Graugussflanschen mit ungebohrten Antriebssegmenten (außer 633054 und 633055). Das MPP®-Design ermöglicht eine formschlüssige Montage und eine glatte, zylindrische Außenform.

Vorteile

• Reduzierter Bauraum für beengte Einbausituationen
• Einfache Montage durch Formschluss und Flanschbefestigung
• Elastisches Element arbeitet in Druckbelastung für vorhersehbare Drehmomentübertragung
• Formschlüssige Sicherung für sicheren Kraftschluss
• Breiter Betriebstemperaturbereich: -30°C bis +70°C (durchgehend)

Merkmale / technische Daten

• Typ: flexibel
• Konstruktion: kompakt
• Hauptfunktion: Drehmomentübertragung
• Montagesystem: Flansch
• Drehmoment: Max.: 2.000 Nm (1.475,12 ft·lb)
  Min.: 30 Nm (22,13 ft·lb)
• Drehzahl: Max.: 9.000 rpm (56.548,67 rad·min⁻¹)
  Min.: 0 rpm (0 rad·min⁻¹)
• Betriebsbereich (durchgehend): -30°C bis +70°C

Materialien und Aufbau

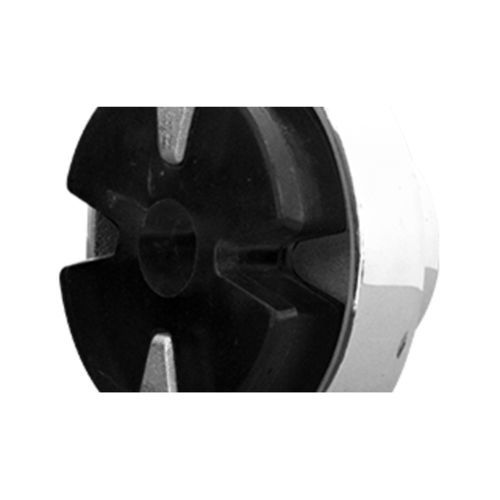

• Elastisches Element: Polyurethan in Form eines Malteserkreuzes
• Flansche: Grauguss mit ungebohrten Antriebssegmenten (außer 633054 und 633055)
• Kompakte, zylindrische Form ohne äußere Vorsprünge
• Elastisches Element für Druckbeanspruchung ausgelegt, zur Erhöhung der Lebensdauer

Montage und Wartung

• Montage durch Formschluss; Flanschbefestigung empfohlen zur axialen Ausrichtung
• Antriebssegmente werden ungebohrt geliefert — Endbohrung und Auswuchtung vor Ort durchführen
• Regelmäßige Prüfung des elastischen Elements empfohlen; Ersatzteile verfügbar
